哈喽!大家好,上篇我们讲解了光纤的基础知识,接着我们继续分享接下来的实战篇。
庖丁解牛式的带你全面解析弱电监控中光纤的基本知识(1)理论篇
上篇我们讲解了光纤基础知识,知道了常见的光纤有单模、多模。
单模: L ,波长1310 单模长距LH 波长1310,1550
多模:SM 波长850
单模光纤与多模光纤的全面易懂的介绍

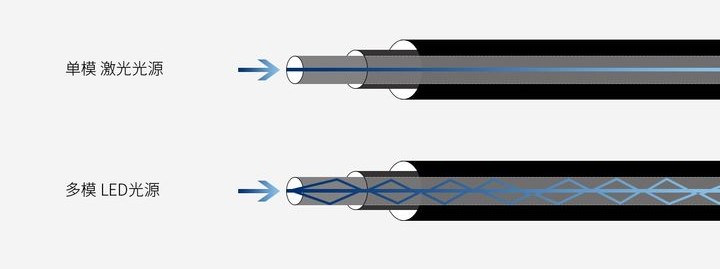

用一句通俗易懂的话来介绍,单模光纤 (通常为黄色 )适用于远距离通信传输,
多模光纤 (通常为橙色 、水蓝色等其他颜色)适用于短距离通信传输。
一、单模光纤基本区别

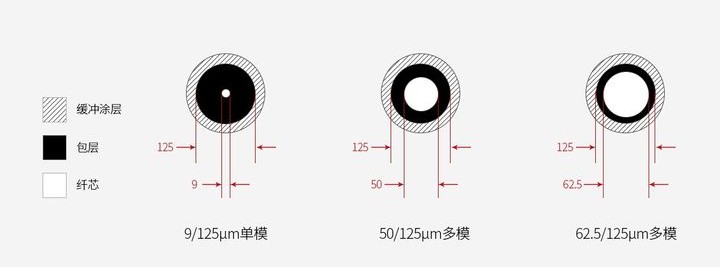

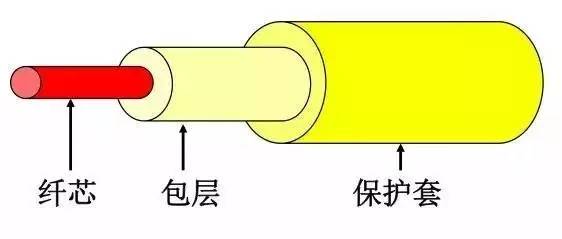

单模光纤(Single Mode Fiber)以一种模式传输,纤芯为9μm,速率在100M/s或1G/s,传输距离5km以上,光源为激光光源。线缆颜色多为黄色,连接头多为蓝色或绿色,适用波长为1310nm~1550nm;
多模光纤(Multi Mode Fiber)支持多种模式传输,纤芯为50μm/62.5μm,典型速率为100M/s,传输距离可达2km,1 G/s可达1000m,10 G/s可达550m,光源为LED光源。线缆颜色千兆多为橙色、万兆多为水蓝色,连接头多为灰白色,适用波长为850nm/1310nm。
二、单/多模光纤分类

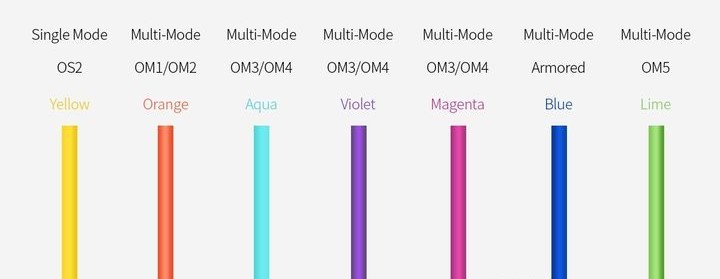

单模光纤有G652 G655 G657;多模光纤有OM1、OM2、OM3、OM4、OM5。
新型OM5光纤跳线多为石灰绿色,相对OM4光纤跳线,OM4一次只支持单个波长传输,而OM5一次可以支持4个波长,传输距离也更长,将广泛应用于40G/100G数据中心布线。OM1/OM2广泛用于室内,多为橙色;OM3/OM4多为水蓝色,也有紫罗兰色、品红色等,多用于数据中心10G—40G/100G。
我们弱电施工中比较常用的光纤是单模的使用比较多,多模使用较少。说道光纤还要给大家介绍一下光纤的切割与熔接光纤的知识。
搞弱电工程,你得十八般武艺样样精通,看弱电人都会使用什么工具
这篇文章我有给大家详细介绍光纤的熔接还有熔纤机的详细使用方法,大家可以点开链接学习一下,这里我就不重复了。嗯,说道光纤,我们还需要了解一下我们弱电施工中经常使用到的光纤接头还有光纤条线都有哪些。

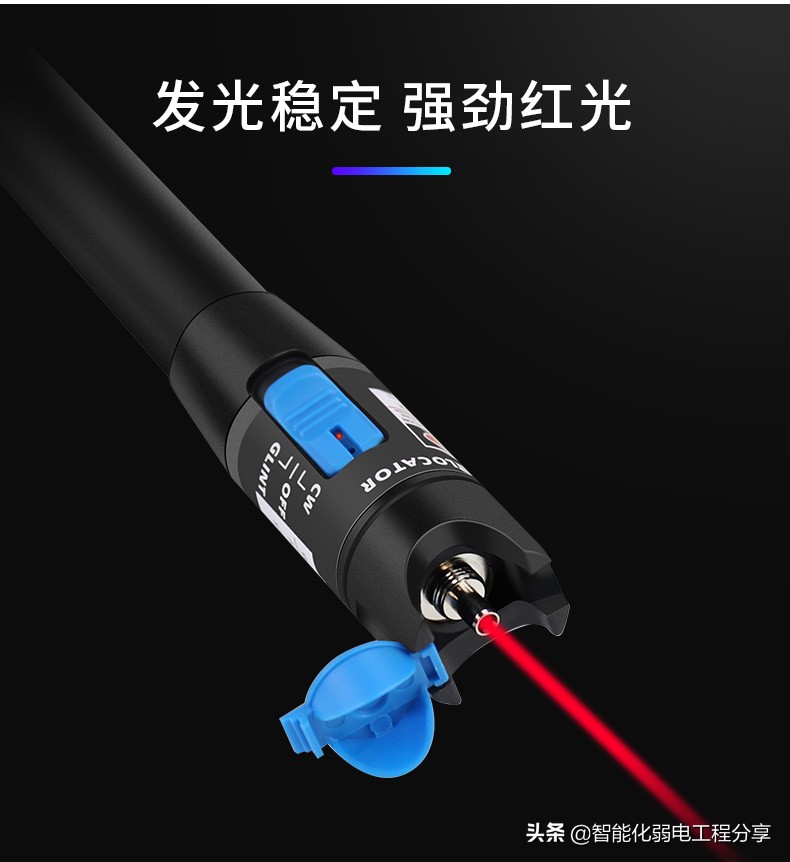

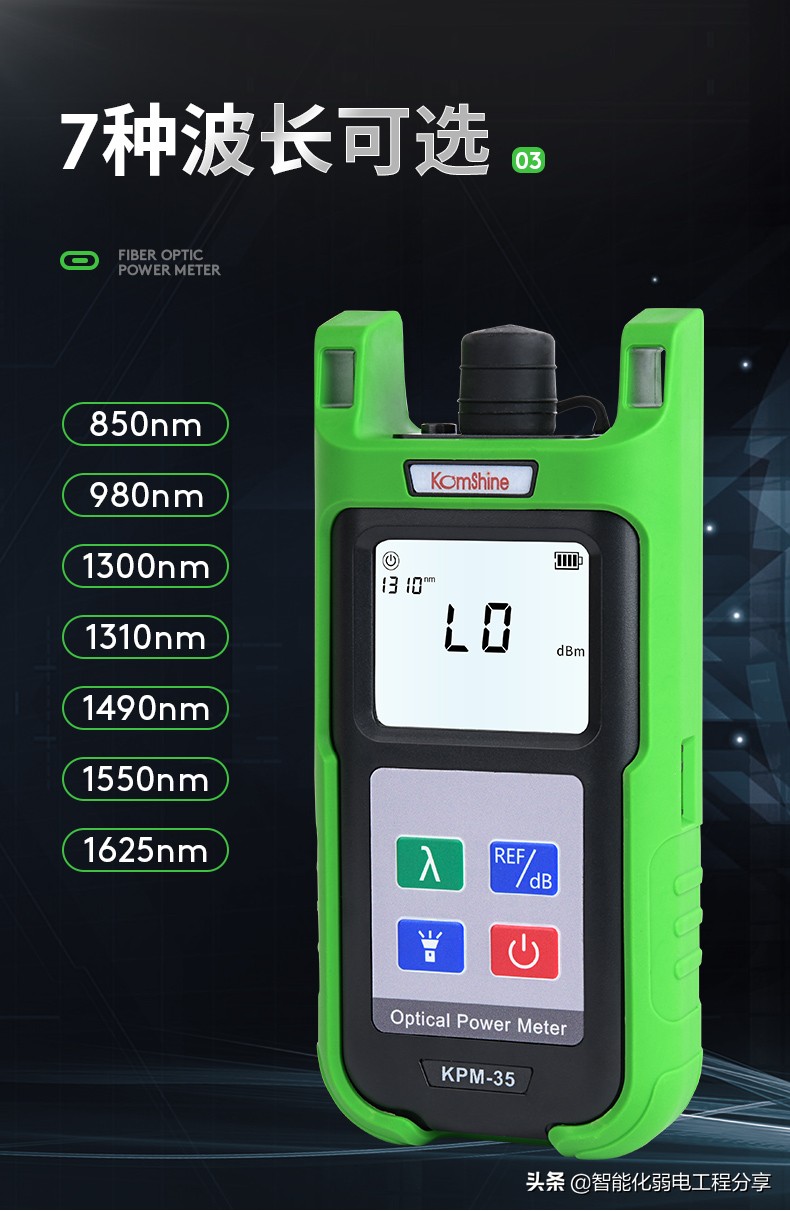

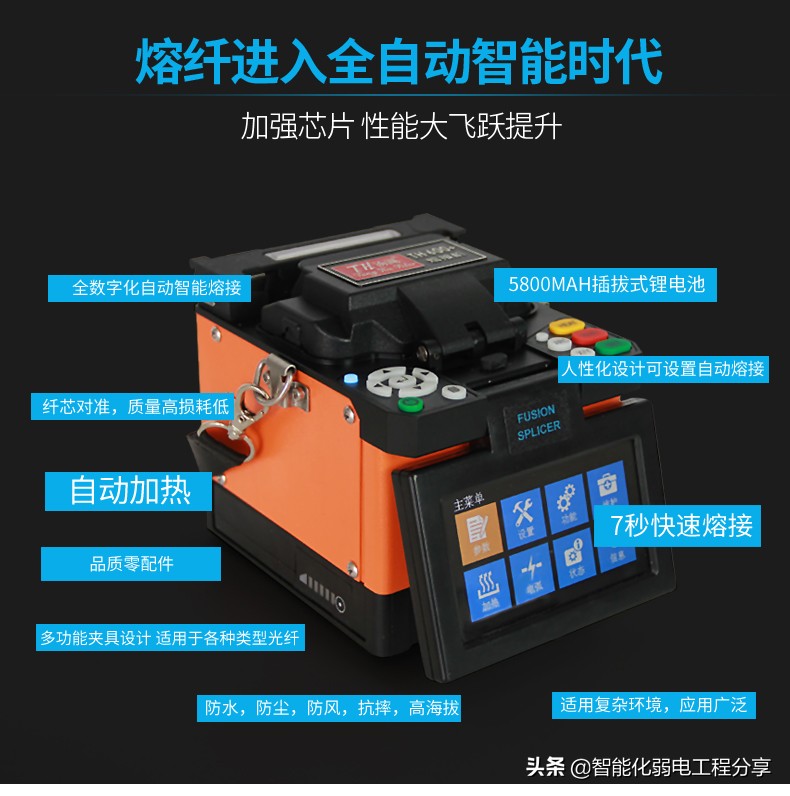

光纤制作常用工具介绍:光纤熔纤机、熔纤切割机、激光笔、光纤光功率计
SX/LH表示可以使用单模或多模光纤
在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下:
“/”前面部分表示尾纤的连接器型号。
“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC接头。
“LC”接头与SC接头形状相似,较SC接头小一些。
“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多。
连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等.
“ /”后面表明光纤接头截面工艺,即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。
“UPC”的衰耗比“PC”要小,一般用于有特殊需求的设备,一些国外厂家ODF架内部跳纤用的就是FC/UPC,主要是为提高ODF设备自身的指标。

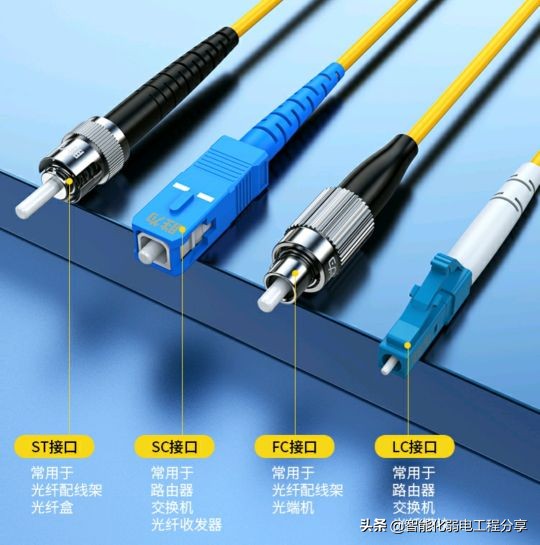

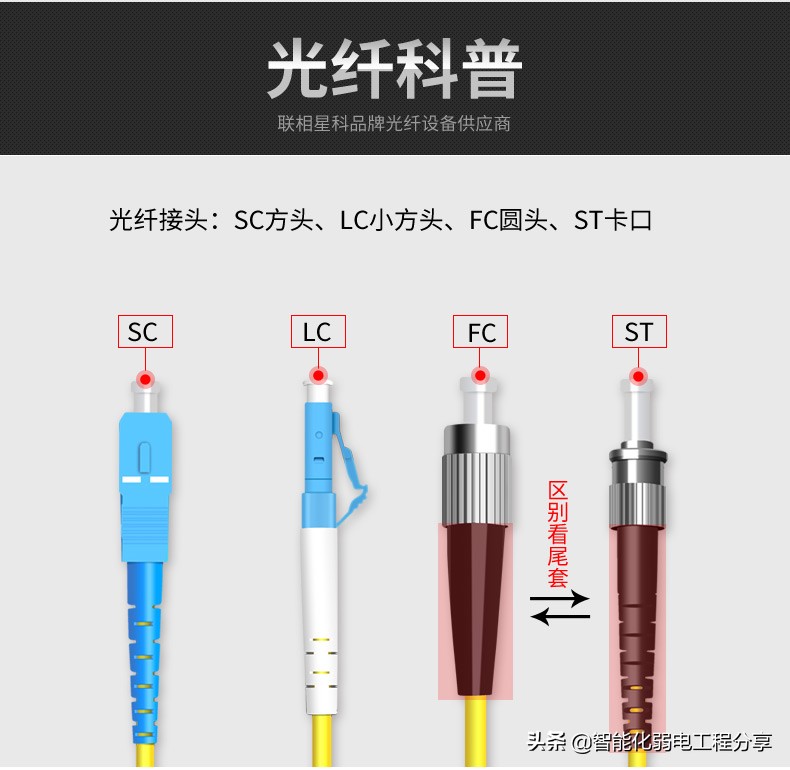

光纤接头再多,你只要熟悉四种:FC、 SC、ST、LC
按连接头的结构可分为:FC、 SC、ST、LC、MT -RJ、MPO /MTP、MU、DIN 、E2000、SMA 、BICONIC 、D4 等。
是不是头都大了?真正需要熟悉的只有四种:FC、 SC、ST、LC 。
(1)FC型光纤连接器
这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣。最早,FC类型的连接器,采用的陶瓷插针的对接端口。此类连接器结构简 单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球 面的插针(PC),而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高。
(2)SC型光纤连接器
这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,。其中插针的端面多采用PC或APC 型研磨方式;紧固方式是采用插拔销闩式,不需旋转。此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高。
ST和SC接口是光纤连接器的两种类型,对于10Base-F连接来说,连接器通常是ST类型的,对于100Base-FX来说,连接器大部分情况下为SC类型的。ST连接器的芯外露,SC连接器的芯在接头里面。
(3) 双锥型连接器(Biconic Connector)
这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制,它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
(4) DIN47256型光纤连接器
这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式。与FC型连接器相比,其结构要复杂 一些,内部金属结构中有控制压力的弹簧,可以避免因插接压力过大而损伤端面。另外,这种连接器的机械精度较高,因而介入损耗值较小。
(5) MT-RJ型连接器
MT-RJ起步于NTT开发的MT连接器,带有与RJ-45型LAN电连接器相同的闩锁机构,通过安装于小型套管两侧的导向销对准光纤,为便于与光收发信机相连,连接器端面光纤为双芯(间隔0.75mm)排列设计,是主要用于数据传输的下一代高密度光纤连接器。
(6) LC型连接器
LC型连接器是著名Bell(贝尔)研究所研究开发出来的,采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、 FC等所用尺寸的一半,为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前,在单模SFF方面,LC类型的连接器实际已经占据了主导地位, 在多模方面的应用也增长迅速。
(7) MU型连接器
MU(Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础,由NTT研制开发出来的世界上最小的单芯光纤连接器,。该连接器采用1.25mm直径的 套管和自保持机构,其优势在于能实现高密度安装。利用MU的l.25mm直径的套管,NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器 (MU-A系列);具有自保持机构的底板连接器(MU-B系列)以及用于连接LD/PD模块与插头的简化插座(MU-SR系列)等。随着光纤网络向更大带 宽更大容量方向的迅速发展和DWDM技术的广泛应用,对MU型连接器的需求也将迅速增长。
2、光纤接头的结构真的很简单,不用深究,知道即可

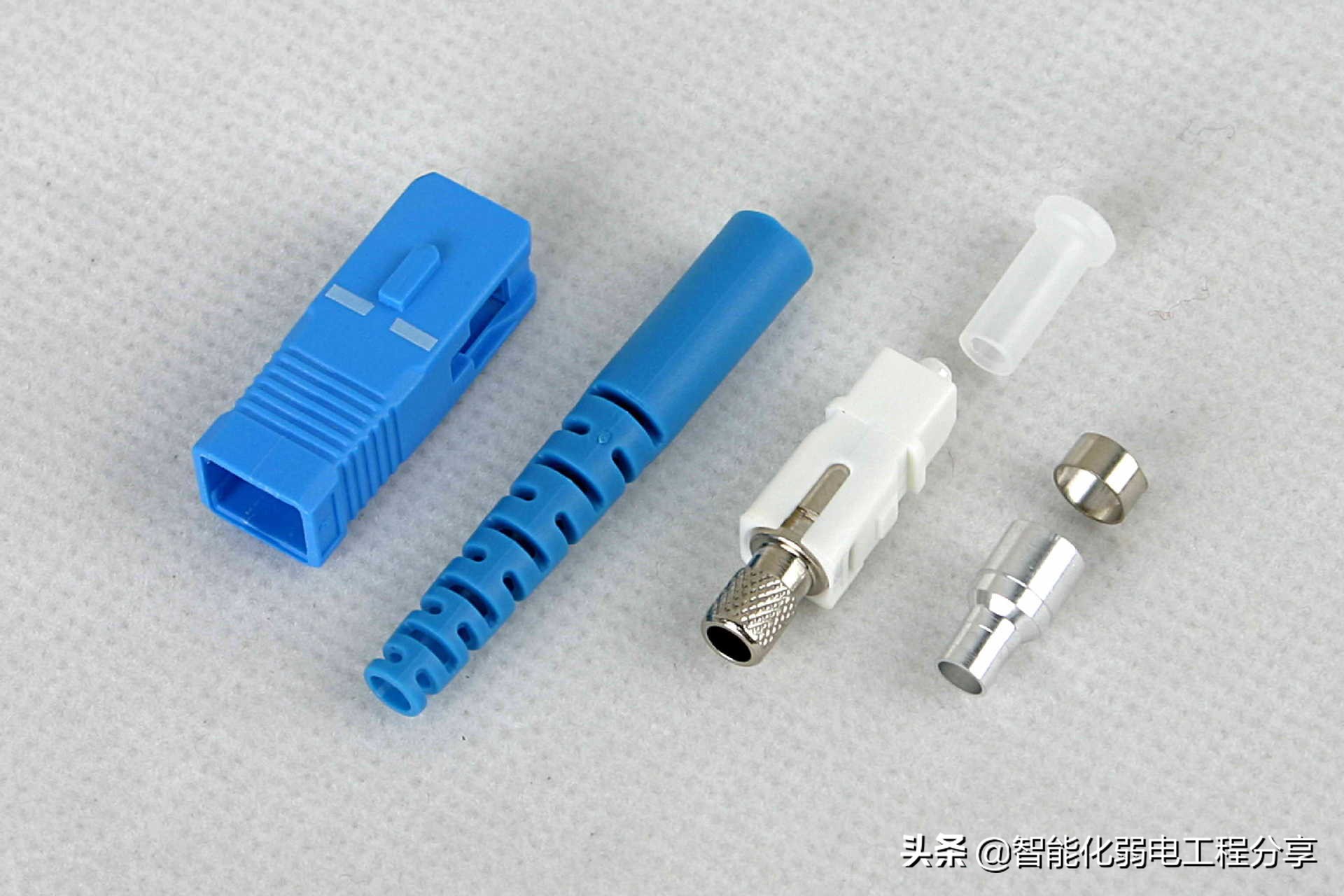

光纤接头的术语叫光纤连接器,含有四个基本的组成部件:插针(插芯)、连接器体、光缆、连接装置。
光纤和线缆

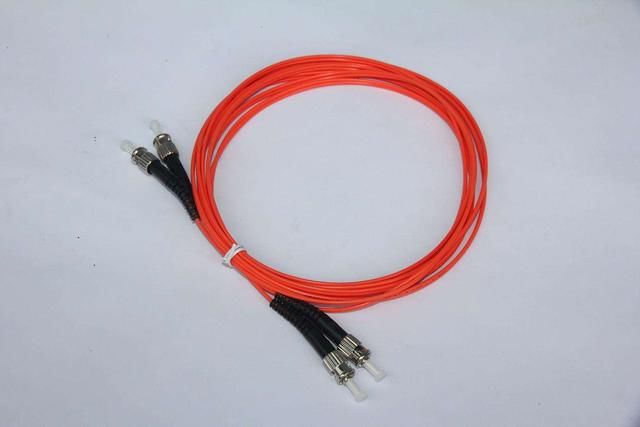

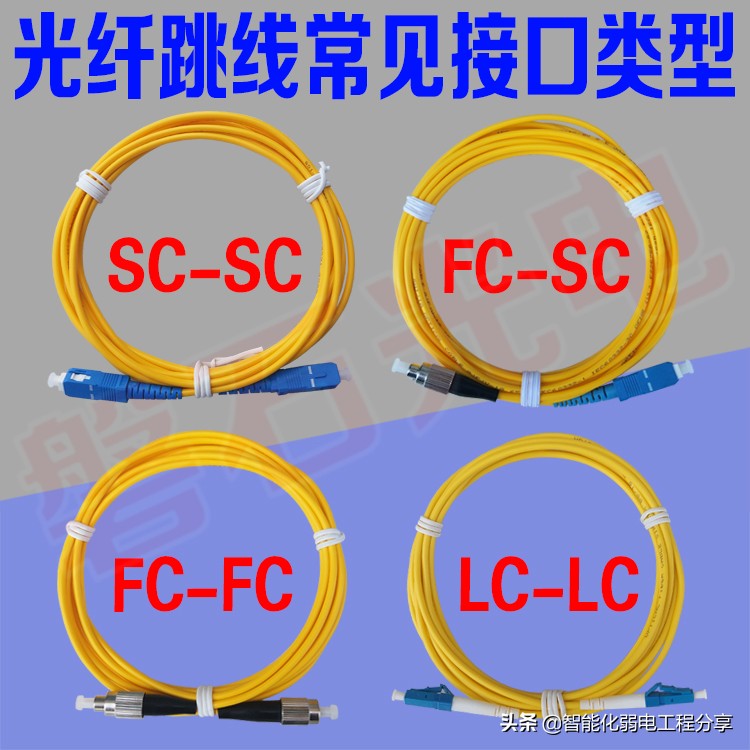

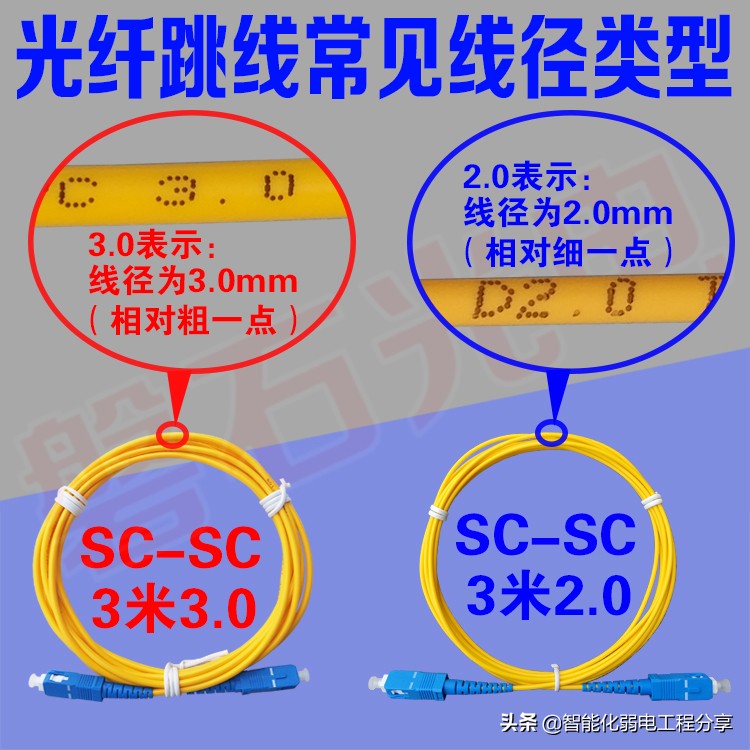

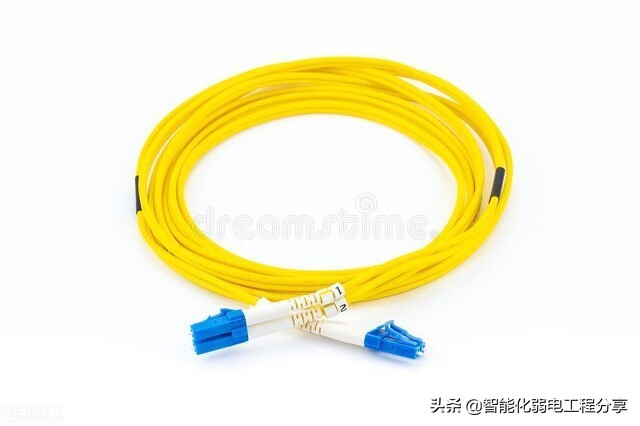

- 光纤跳线
短距离用光纤,长距离用光缆。常见的光纤如下,应用交换机之间、交换机与服务器、存储之间等。
还有一个土办法那就是直接把单模光纤直接剪断就是光纤条线了是不是很方便呢?
好了了解光纤这条线,平时我们在施工过程中难免会出现光纤损坏断掉,那我们该怎么办呢?重新换一根新的吗?还是有别的办法解决呢?那给你一个简单的解决办法仔细听听。

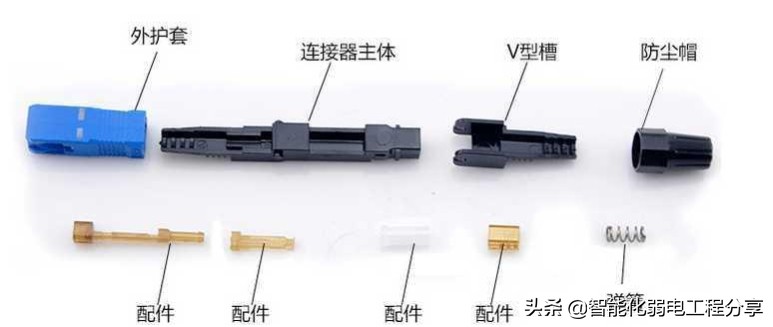

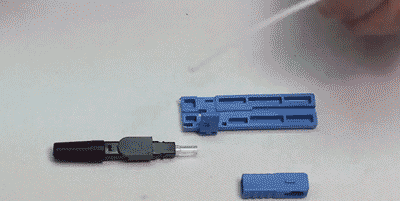

光纤快速接续连接器

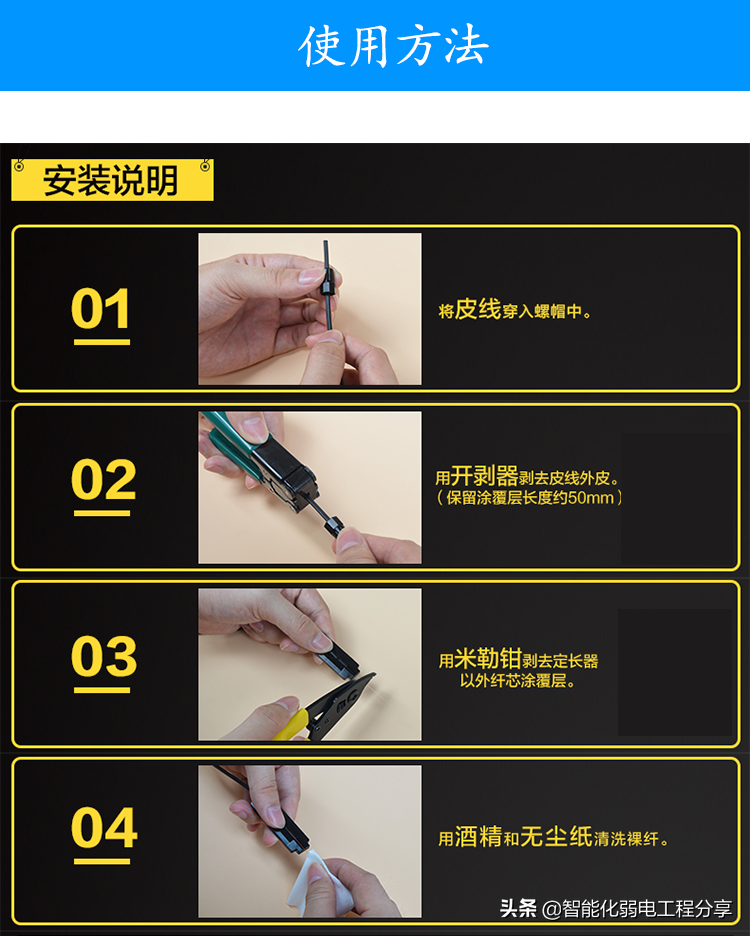

光纤入户冷接主要包括了剥除、清洁、切、冷接和测试五大步骤

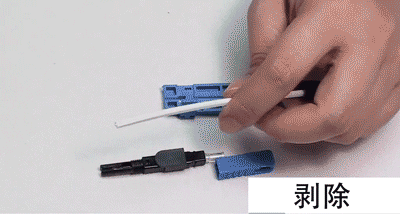

1、剥除
将冷接子尾管旋下,再将光纤穿入尾管
用开剥器将PVC层剥下,同时切断加强筋 。
再使用光纤剥线钳最小的孔径清除涂覆层

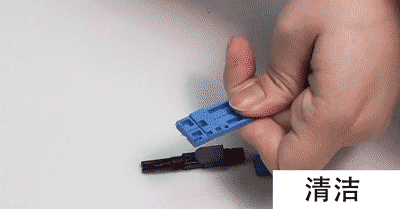

2、清洁
用蘸有无水酒精的无纺布清洁裸纤

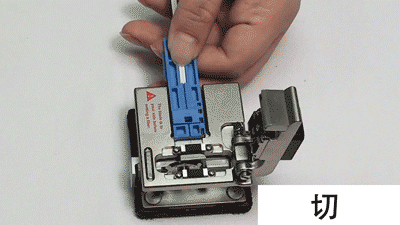

3、切

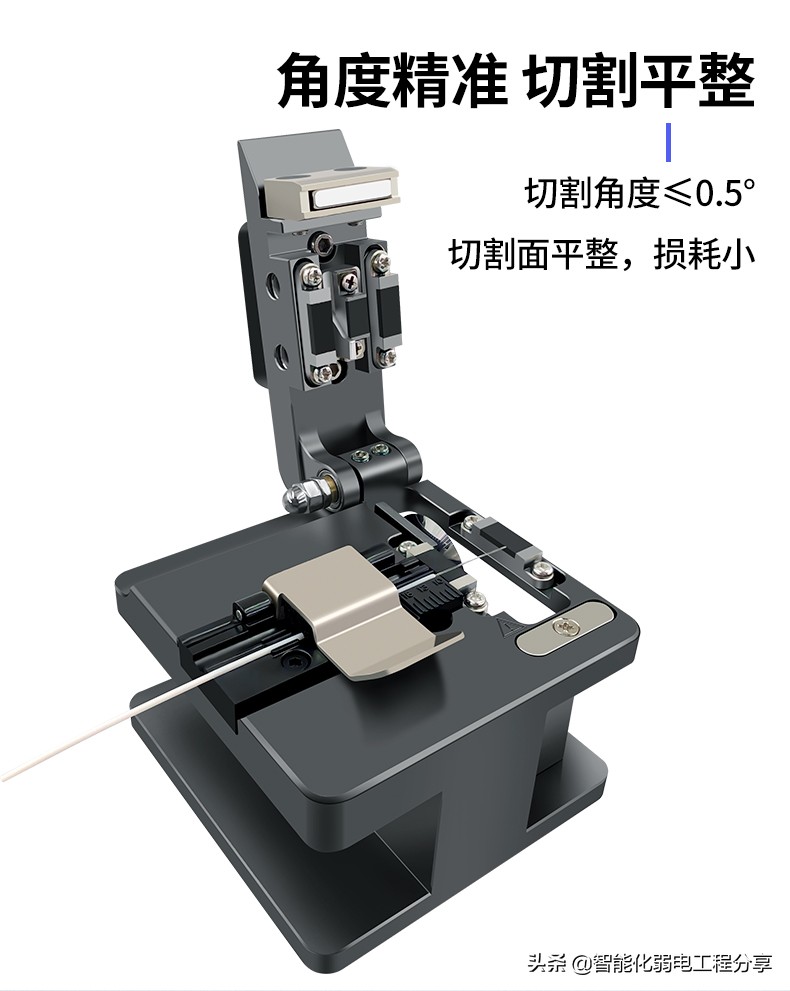

将光纤夹具连同光纤,在光纤切割刀的夹具座上进行切割
4、冷接
将光纤穿入冷接子本体
5、测试

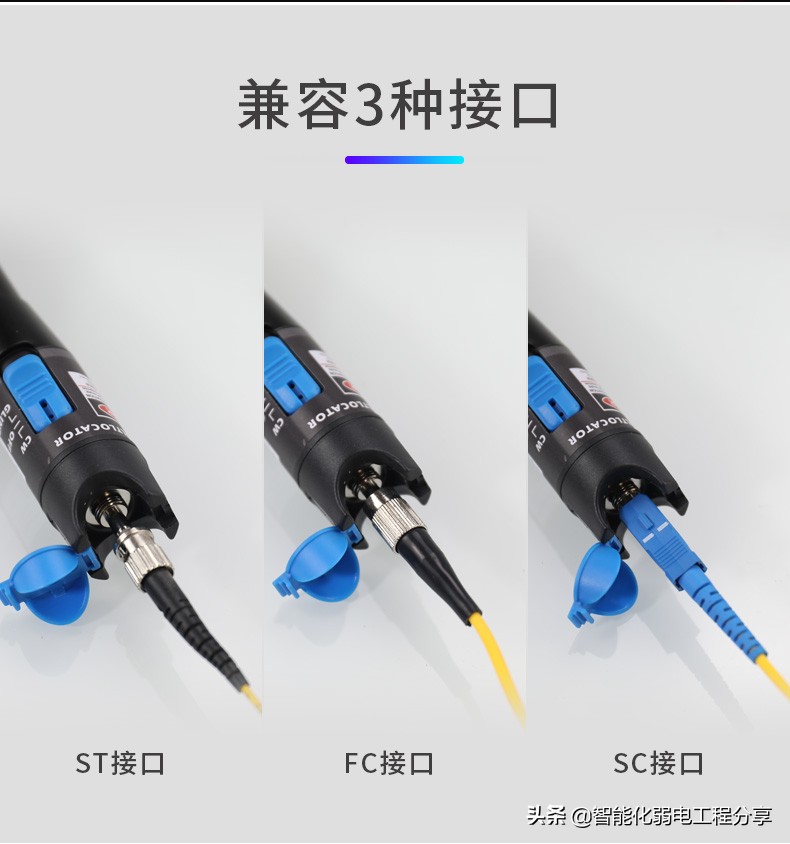

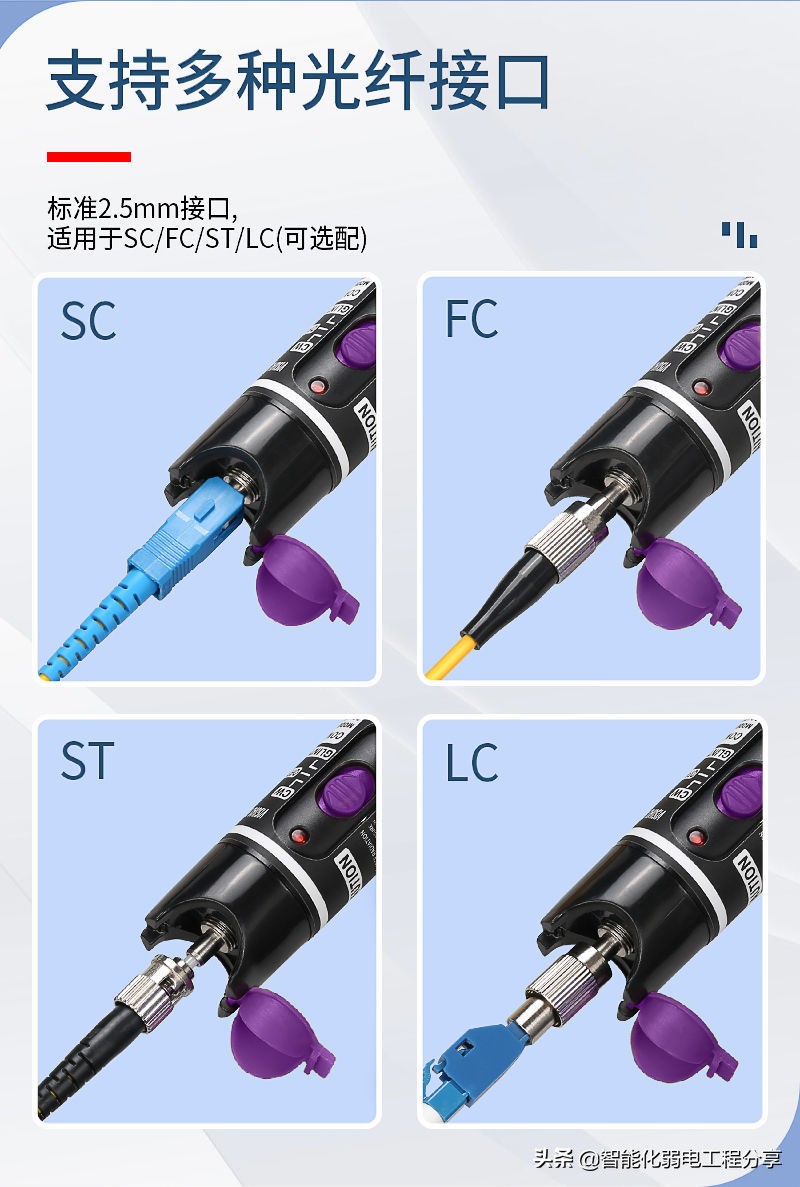

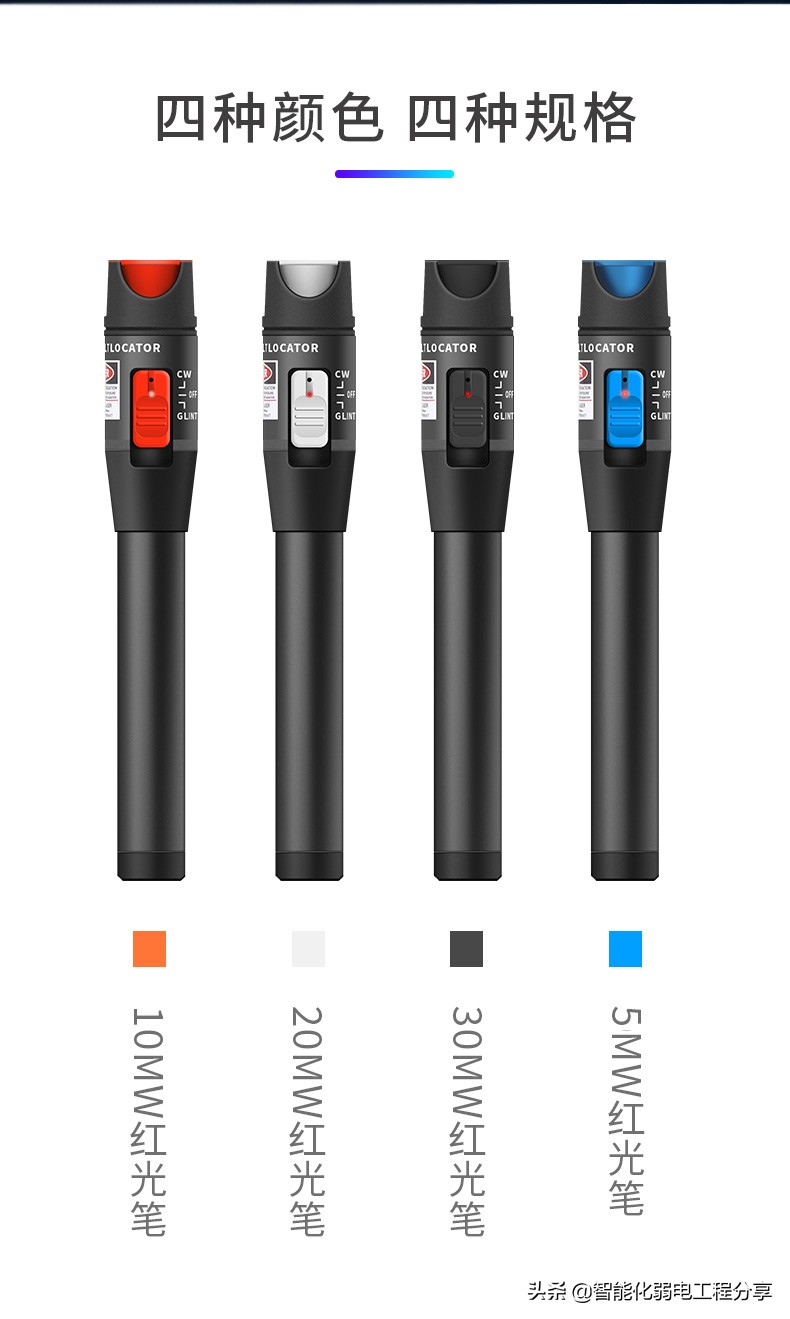

用光纤测试笔来测试导通状态

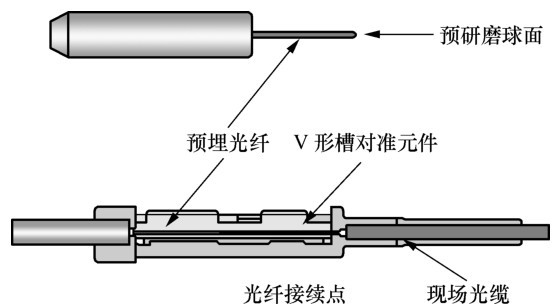

标准的接续点示意图

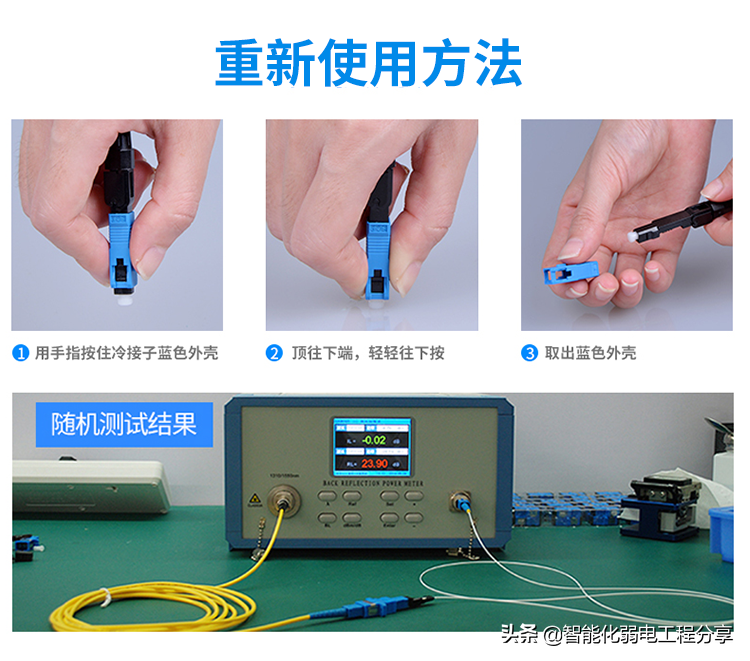

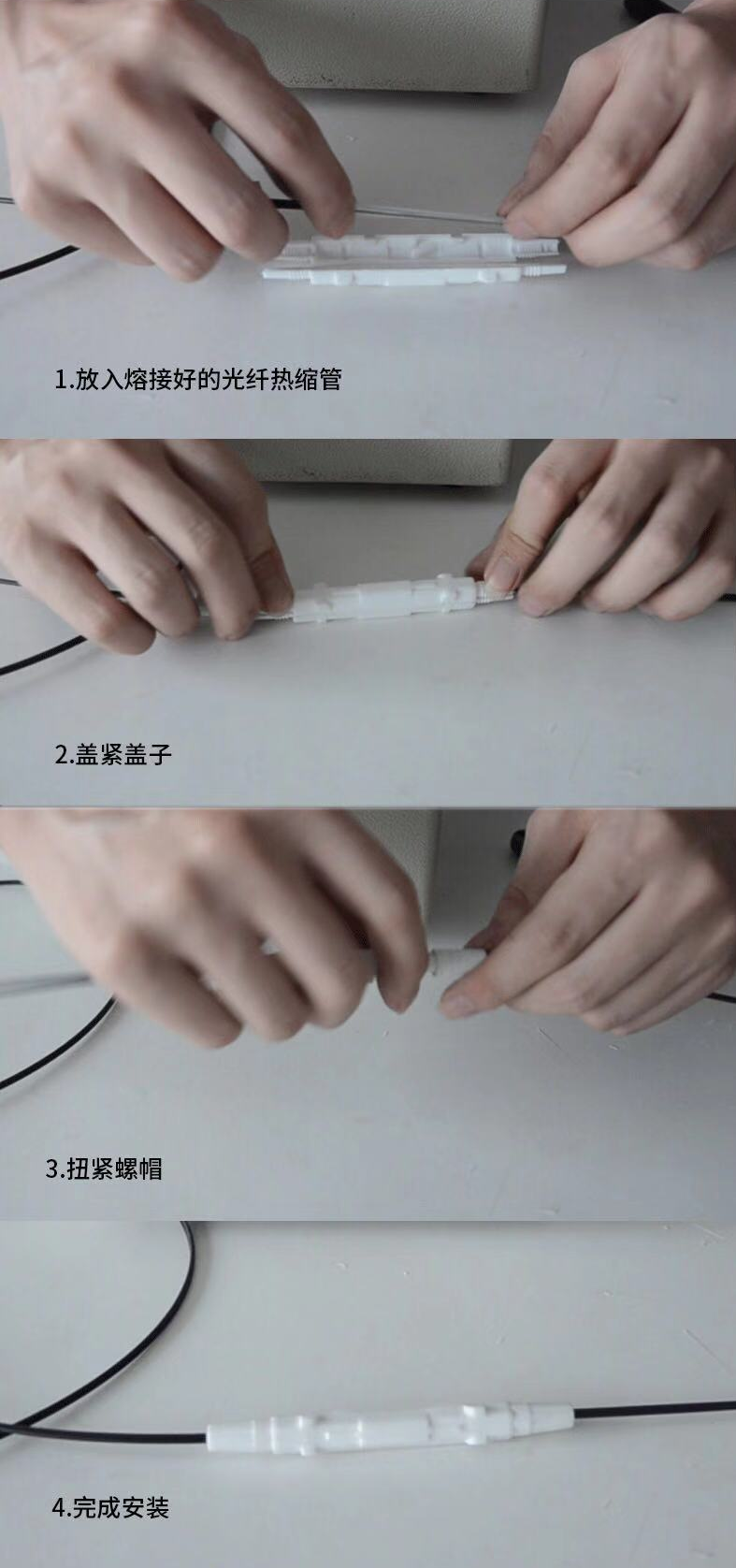

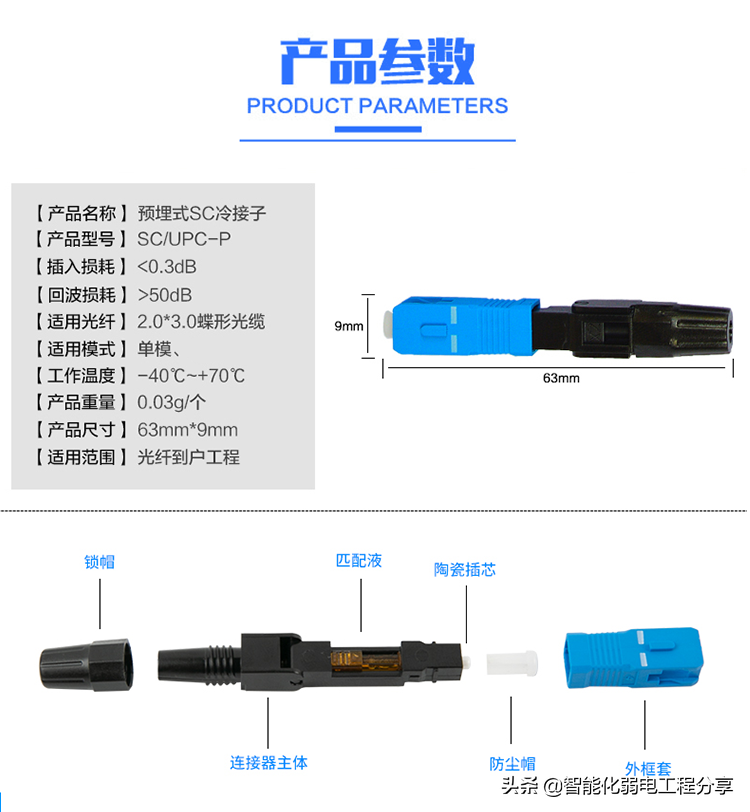

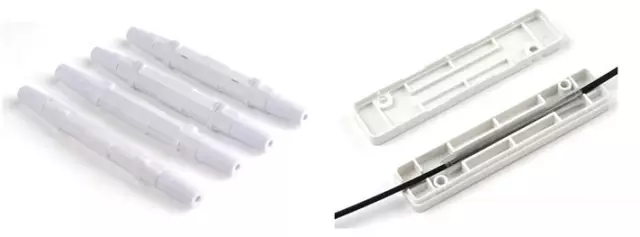

光纤冷接子介绍
*5、光纤冷接看似简单,也是一个技术活,安装过程也有很多注意事项:*
A、在连接器整个安装过程中,各个环节要保障清洁
B、确保现场光纤切割端面质量
C、现场光纤与预埋光纤两端面的紧密贴合是成功端接的关键
*D、现场切割的光纤长度要精准,现场光纤长度不够,没有和工厂预磨的短光纤接触上,将导致端面之间存在一个间隙,增加端接损耗。*
E、现场切割的光纤长度要精准,穿纤到位,光纤合理弯曲,提供两端面贴紧力,确保端面接触,同时避免光纤过长,造成端面压力过大,引起光纤端面损坏。
光纤冷接和光纤熔接的区别
一、热熔
需要使用光纤熔接机,光纤切刀,将两根光纤接起来,不需要其它辅助材料。优点是质量稳定,接续损耗小(约0.05至0.08db), 缺点是设备成本过高,设备的储电能力有限,野外作业受限制。总之,熔接质量好,衰耗低,但操作麻烦,需要熔接机。
二、冷接
不需要太多设备,光纤切刀即可,但每个节点需要一个快速连接器 ,优点是便于操作,适合野外作业,缺点损失偏大,“约0.2至0.5dB每个点冷接子”,在商务和技术服务上没有可供选择的余地可选择使用 ,其次是冷接子中使用匹配液,因使用少,时间短,老化问题需要时间的考验。
总之:
1,单个冷接的成本比热熔要高很多。
2,冷接的工具携带比较方便,热熔则需要背着热熔机。很不方便。
3,热熔之后的光纤损耗较低,冷接的光纤接头相对来说损耗较大。

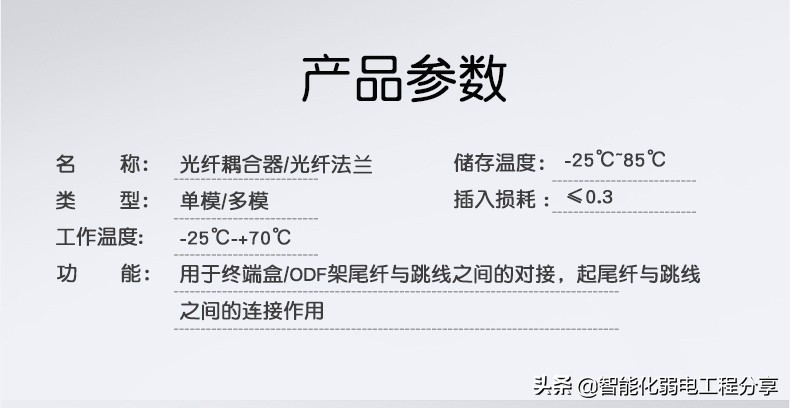

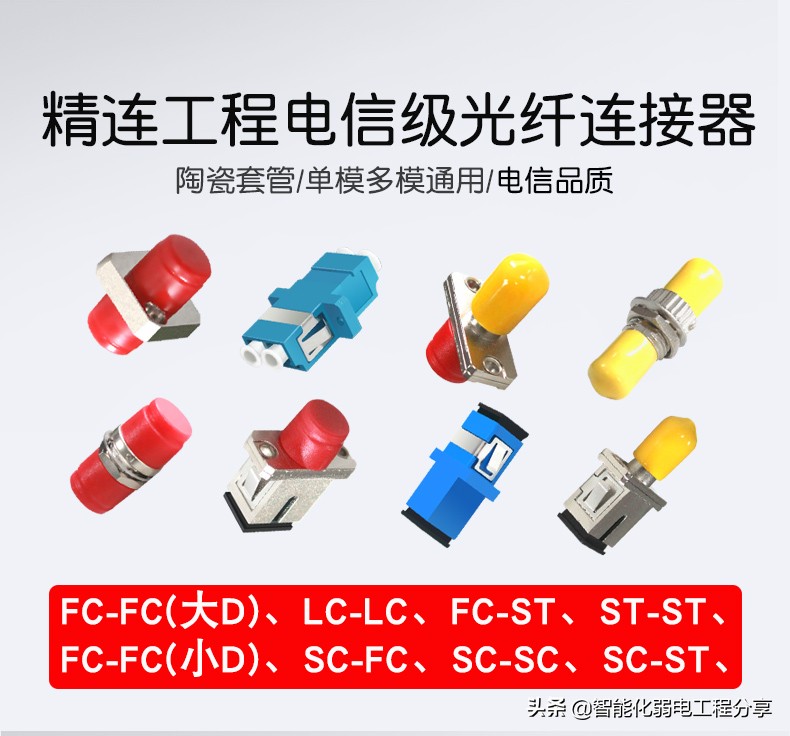

接着我们来了解一下光纤耦合器又称法兰,
光纤耦合器是光纤与光纤之间进行可拆卸连接的器件,它是把光纤的两个端面紧密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使其接入光链路从而对系统造成的影响减到最小。常用的光纤耦合器主要有SC光纤耦合器、LC光纤耦合器、FC光纤耦合器、ST耦合器等。
了解以上内容我们还需要了解一下光纤终端盒**

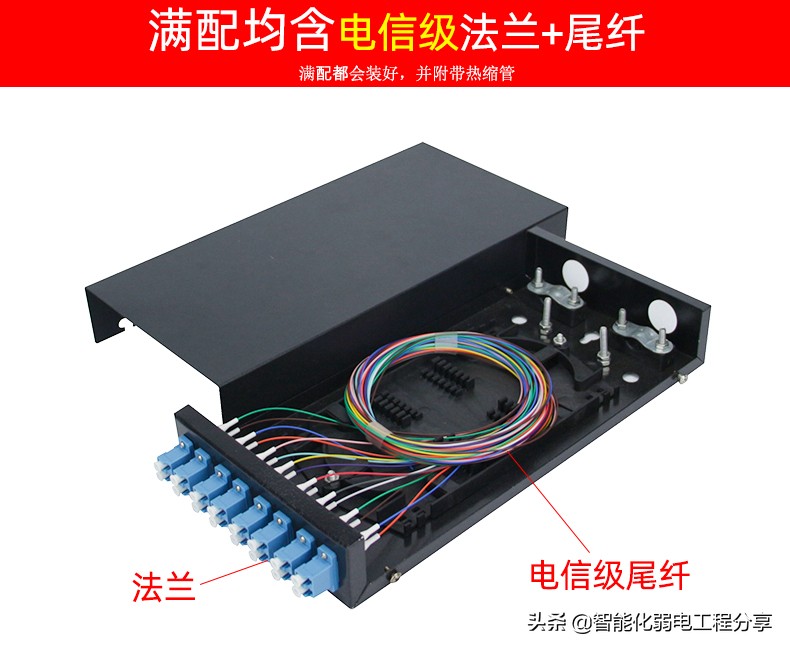

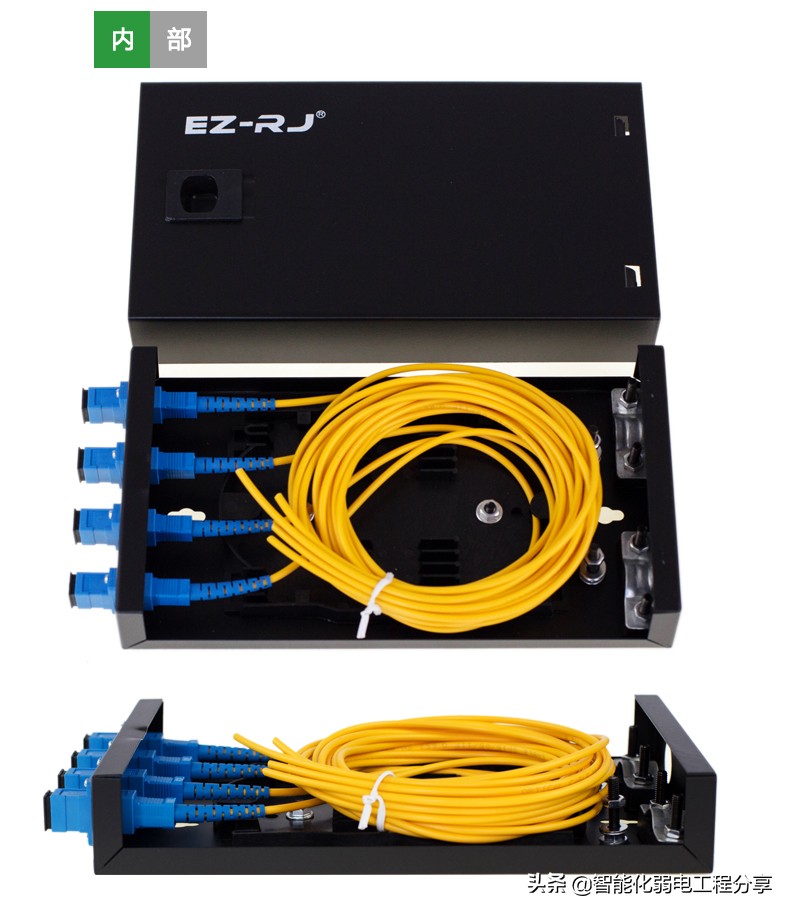

光纤终端盒是一条光缆的终接头,它的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备,安装在墙上的用户光缆终端盒婡冄頭,它的樤功能是提供光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接。并对光纤及其元件提供机械保护和环境保护,并允许进行适当的检查,使其保持最高标准的光纤管理。
产品特征
1.提供光缆与配线尾纤的保护性连接
2.使光缆金属构件与光缆端壳体绝缘,并能方便地引出接地
3.提供光缆终端的安放和余端光纤存储的空间,方便安装操作
4.具有足够的抗冲击强度的盒体固定,方便不同使用场合的安装
5.可选择挂墙安装或直接放置于槽道等多种安装方式
安装
1、光纤终端盒出来的尾纤接到路由器WAN口,
2、路由器LAN口接到交换机上。
3、电脑网线接到交换机上。
4、随便在一台电脑TCPIP里设置一下路由器的网关192.168.1.1(一般都是这)
5、登陆路由器,(IE里填192.168.1.1)用户名和密码admin 添上静态IP、子网掩码、DNS
6、保存重启路由器。

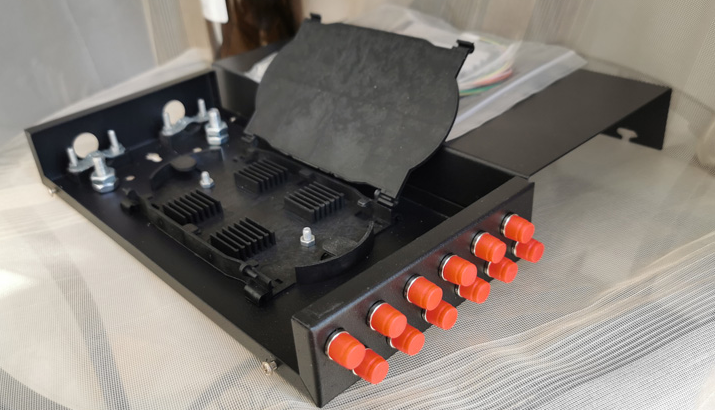

光缆终端盒

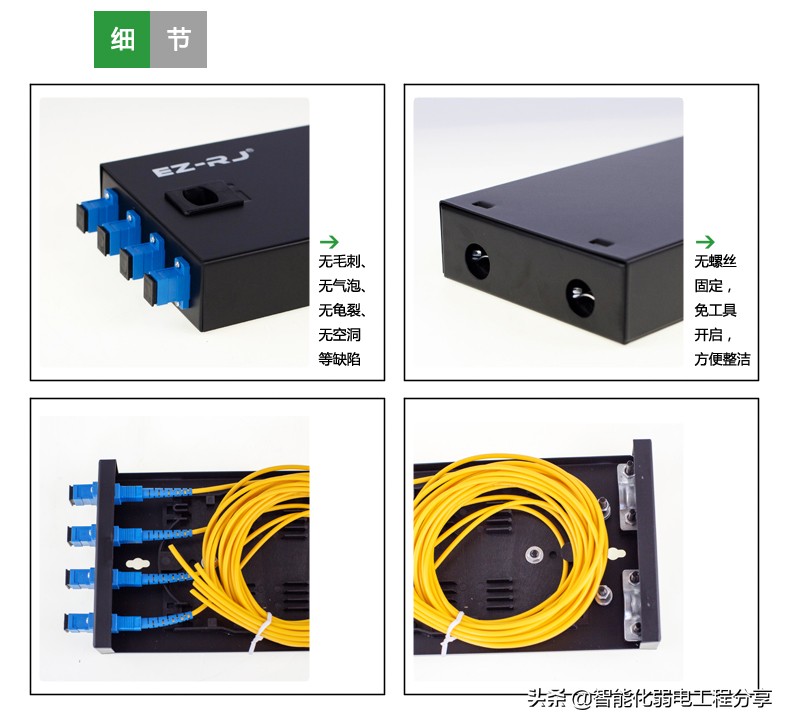

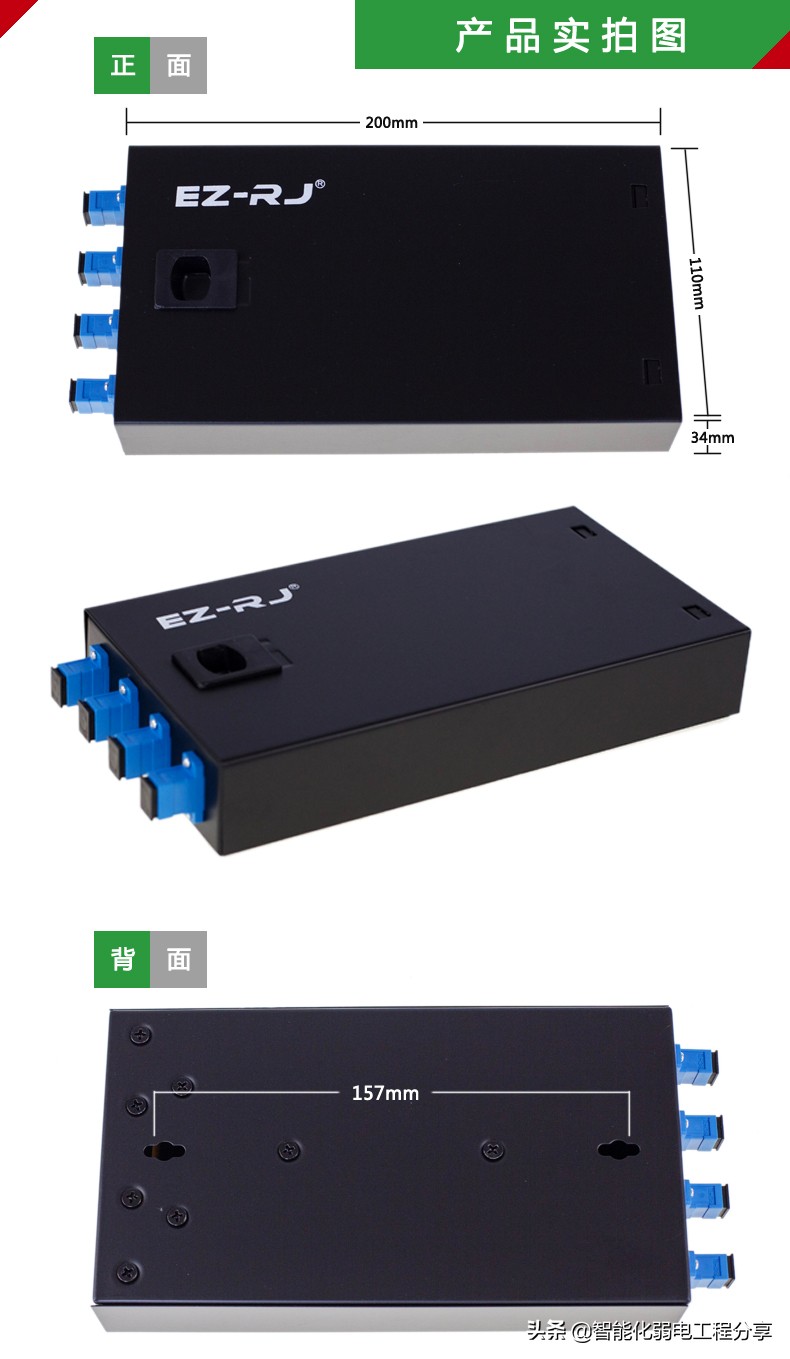

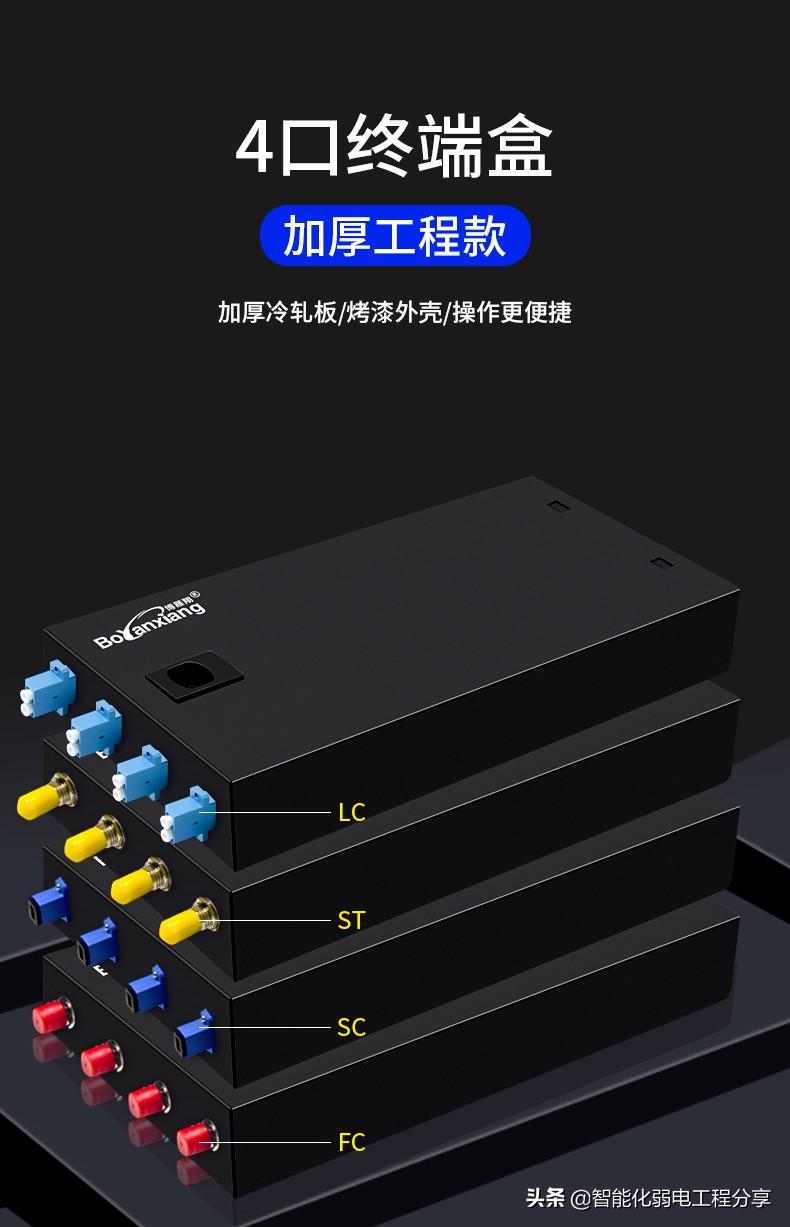

光缆终端盒根据大小的不同,一般分为桌面式(挂墙式)光缆终端盒和机架式光缆终端盒,桌面式终端盒一般体积较小,如果加光纤耦合器的话,分为4口、8口等,光纤耦合器常用的有LC、ST、SC、FC等。直接出尾纤的话,桌面式光缆终端盒有8-24芯等。
尾纤:用在终端盒里,连接光缆中的光纤,通过终端盒耦合器(适配器),连接尾纤和跳线。
跳线:跳线两头都是活动接头,起连接尾纤和设备的作用。
光缆终端盒:是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器 :是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒 :是一条光缆的终接头,它的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
耦合器:只能连接两条尾纤并且分SC/PC、FC/PC、LC/PC、ST/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。

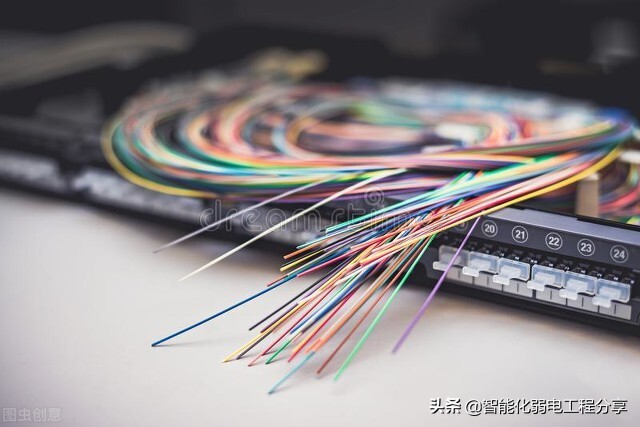

光纤盘纤规则
1、沿松套管或光缆分枝方向为单位进行盘纤,前者适用于所有的接续工程;后者仅适用于主干光缆末端,且为一进多出。分支多为小对数光缆。该规则是每熔接和热缩完一个或几个松套管内的光纤、或一个分技方向光缆内的光纤后,盘纤一次。优点:避免了光纤松套管间或不同分枝光缆间光纤的混乱,使之布局合理,易盘、易拆,更便于日后维护。
2、以预留盘中热缩管安放单元为单位盘纤,此规则是根据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目进行盘纤。例如GLE型桶式接头盒,在实际操作中每6芯为一盘,极为方便。优点:避免了由于安放位置不同而造成的同一束光纤参差不齐、难以盘纤和固定,甚至出现急弯、小圈等现象。
3、特殊情况,如在接续中出现光分路器、上/下路尾纤、尾缆等特殊器件时,要先熔接、热缩、盘绕普通光纤,再依次处理上述情况,为安全常另盘操作,以防止挤压引起附加损耗的增加。
二、如何盘纤?盘纤方法
对于盘纤的方法,这里有个详细的视频讲解,看视频基本上就可以完全了解。
盘纤的方法有双边盘纤、奇数圈盘纤与偶数圈盘纤,这些方法视频中都有详细的步骤。
盘纤主要是有5个步骤:

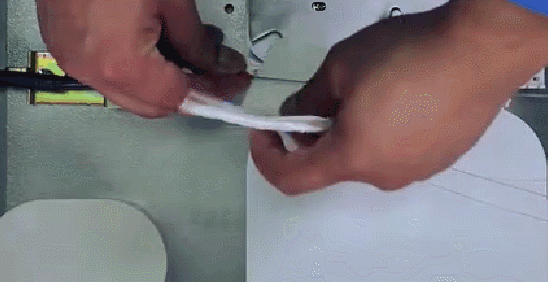

1、光缆的预处理
光缆开剥长度60-100cm,加强芯预留4cm。
2、尾纤预处理
开剥长度60-100cm(或根据光交箱或分光箱情况)

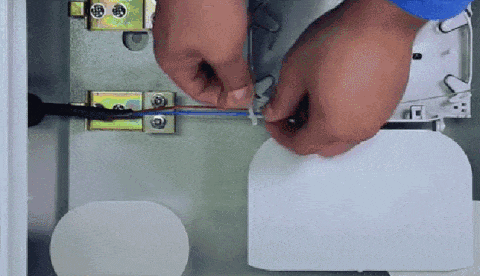

3、固定光纤
固定光纤加强芯部位
开剥束管,开剥部位距离扎带距离固定点预留2cm
使用酒精擦除硅油
固定束管,不能过度扎紧。
4、奇数圈盘纤
以3圈为例,盘纤奇数圈。
两边各预留奇数圈的一半,预留1.5圈,剪断富余光纤。
预盘尾纤同时预留奇数圈的一半。
预留尾纤,剪断富余尾纤
5、光纤熔接

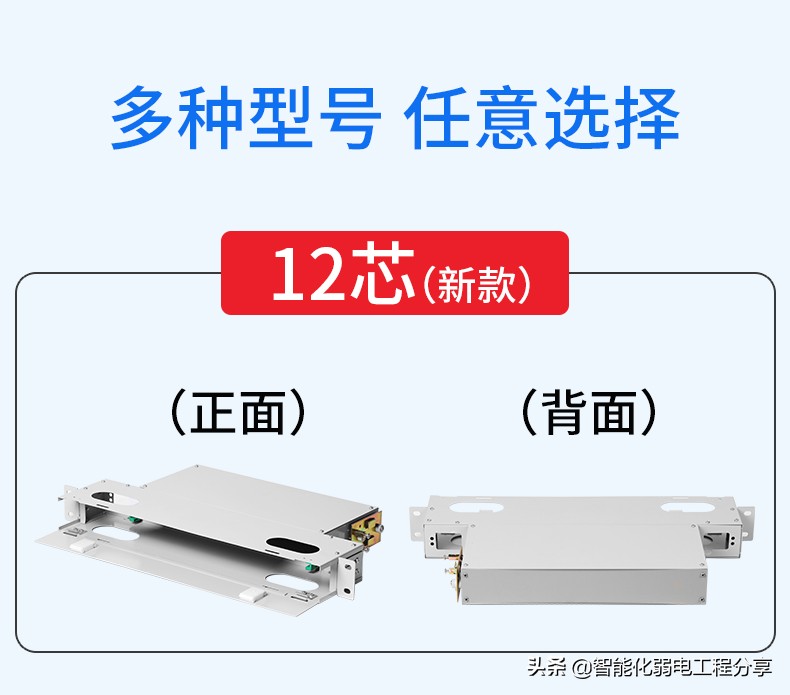

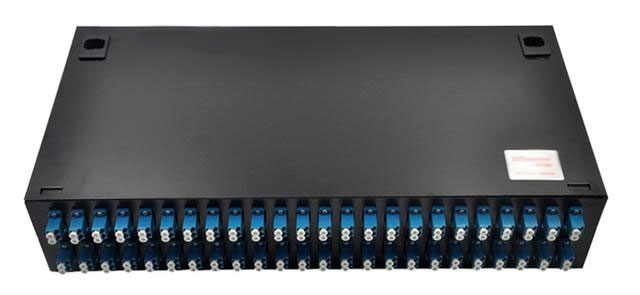

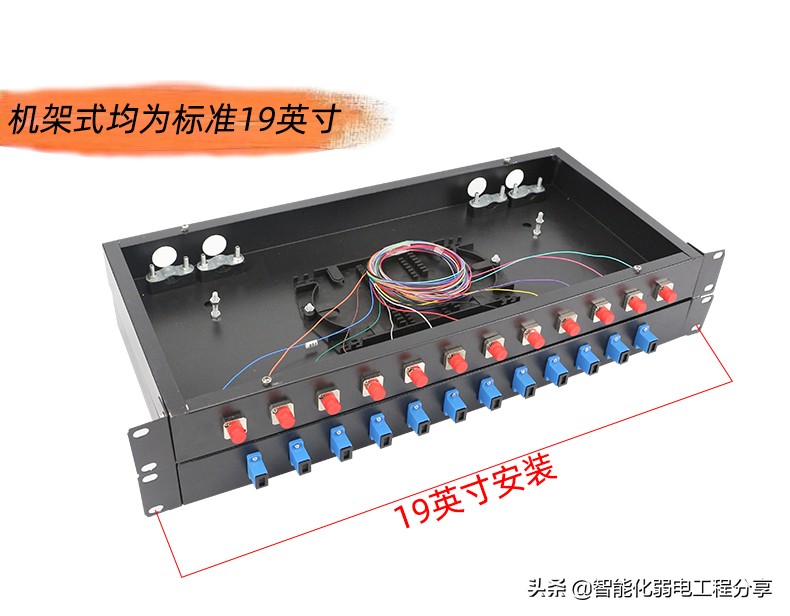

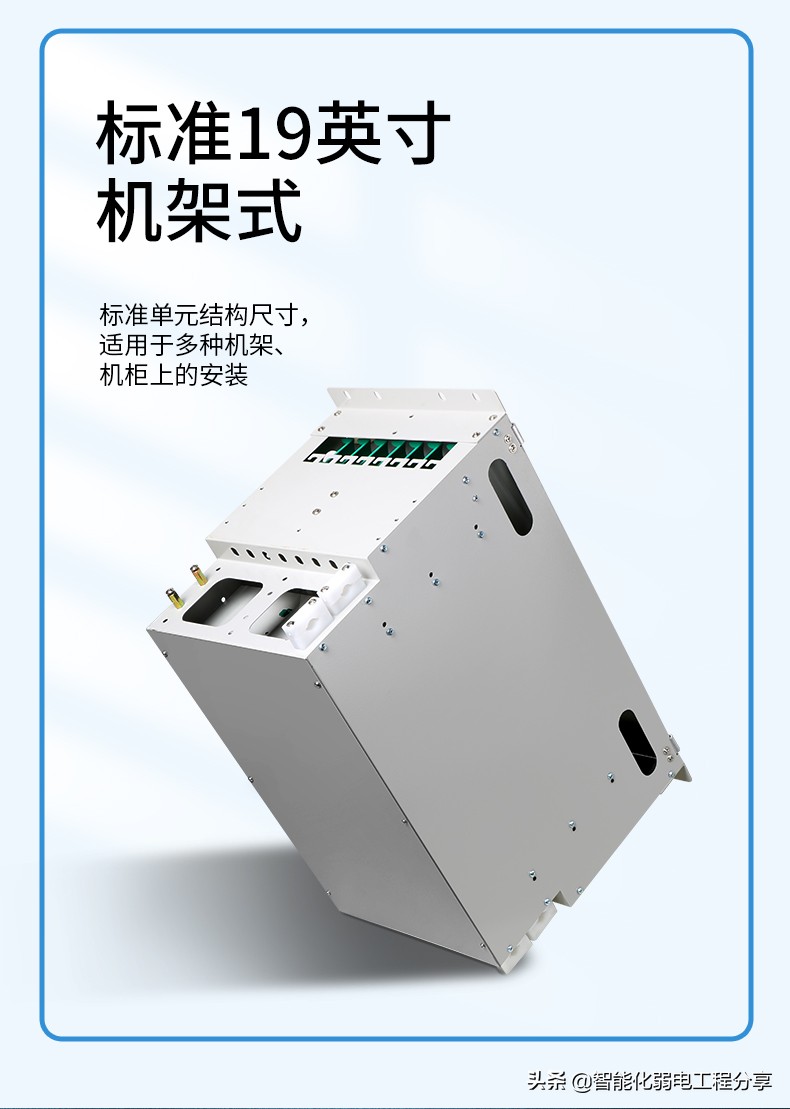

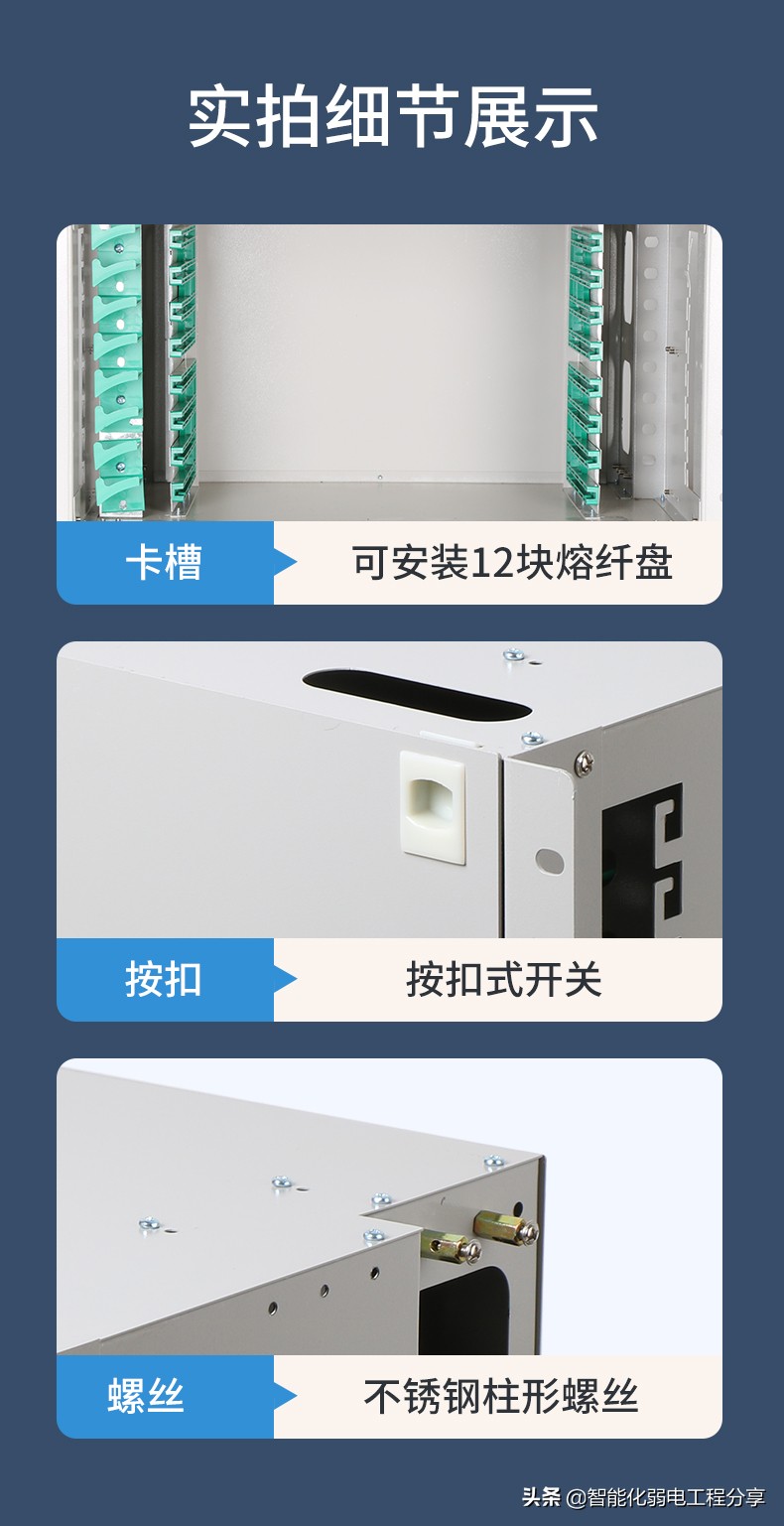

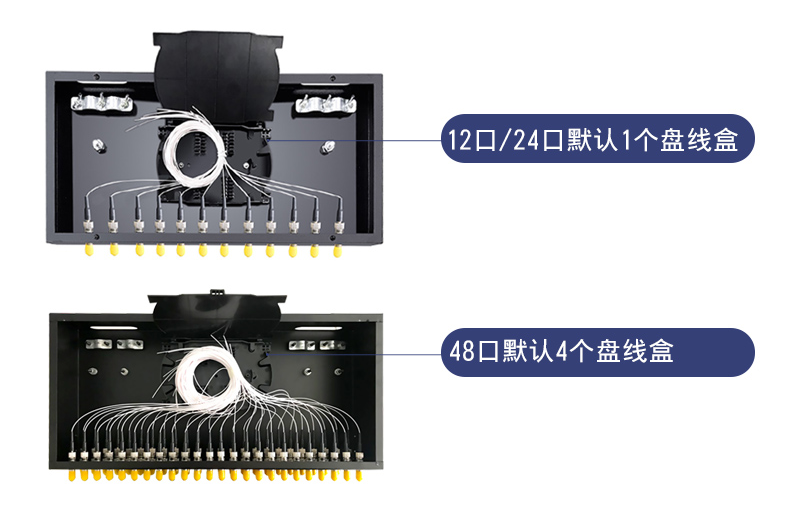

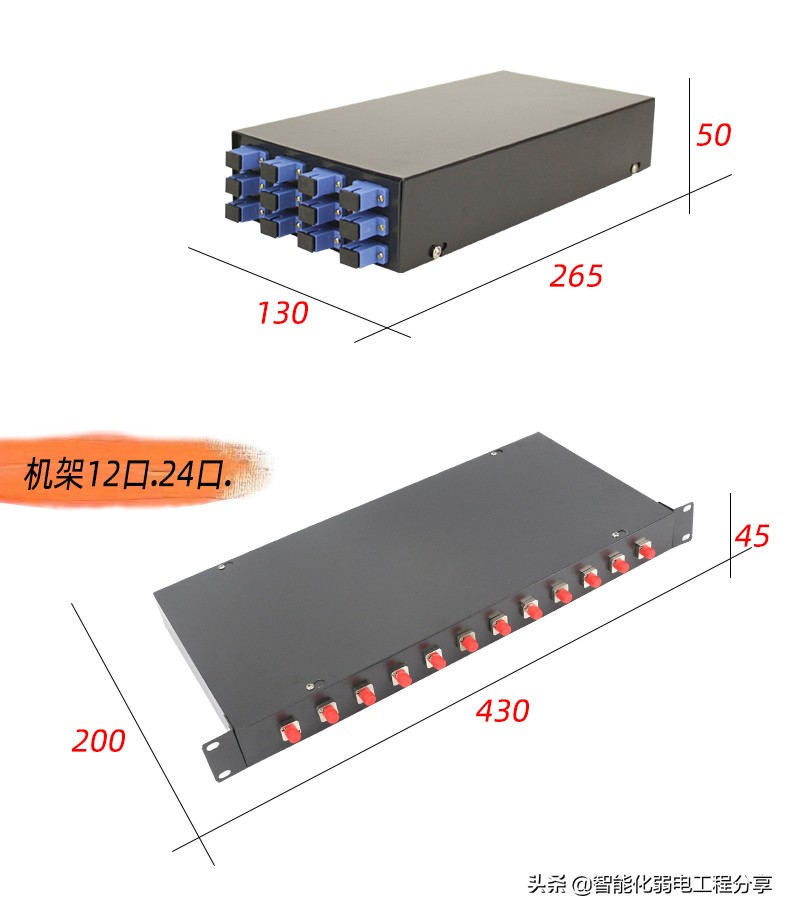

机架式光缆终端盒一般有12、24、48、96芯等 。芯数较大的光缆终端盒,一般采用LC接口,这样可以减小光缆终端盒的体积,这是因为LC耦合器采用双工模式,其体积与单工的SC光纤耦合器体积一样。

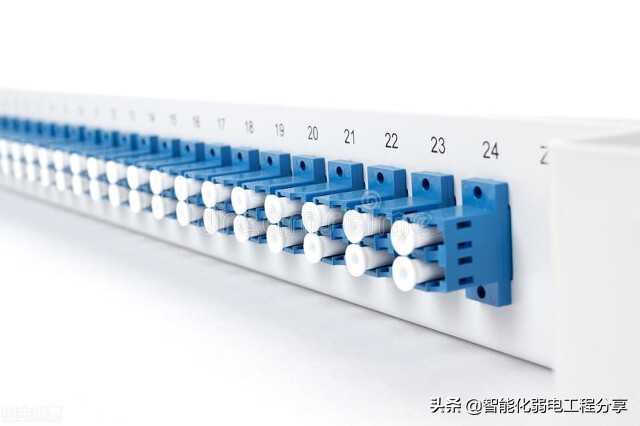

LC双工耦合器
皮线光缆,又称为接入网用碟形引入光缆(室内布线用)是将光通信单元(光纤)处于中心,两侧放置两根平行非金属加强件(FRP)或金属加强构件,最后,挤制黑色或彩色聚氯乙烯(PVC)或低烟无卤材料(LSZH,低烟,无卤,阻燃)护套而成。
皮线光缆
至于皮线终端的有皮线保护盒,皮线保护盒分为单芯保护盒和双芯保护盒,如下方图所示:
单进单出皮线保护盒
2进2出皮线皮线保护盒

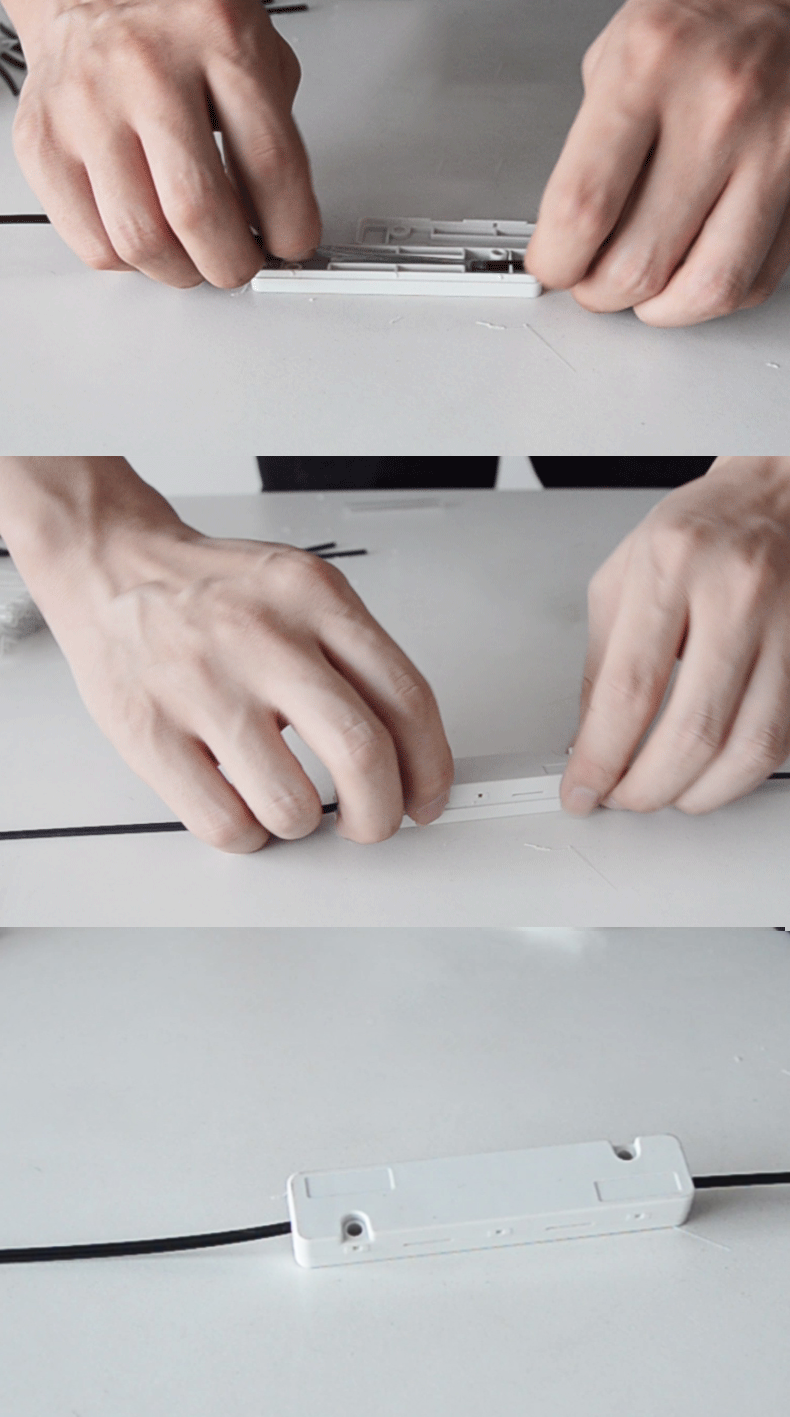

单进单出皮线保护盒使用方法
2进2出皮线皮线保护盒使用方法

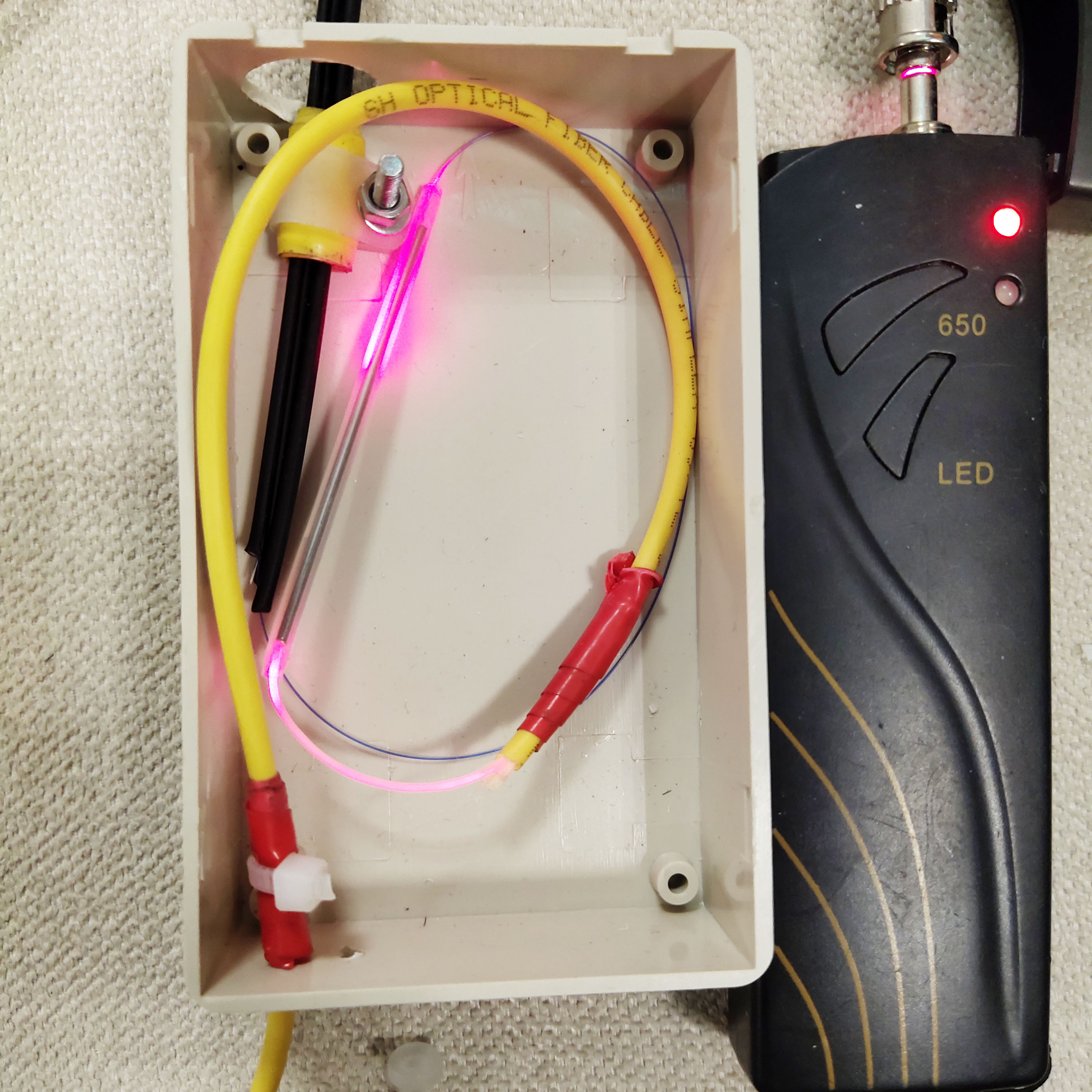

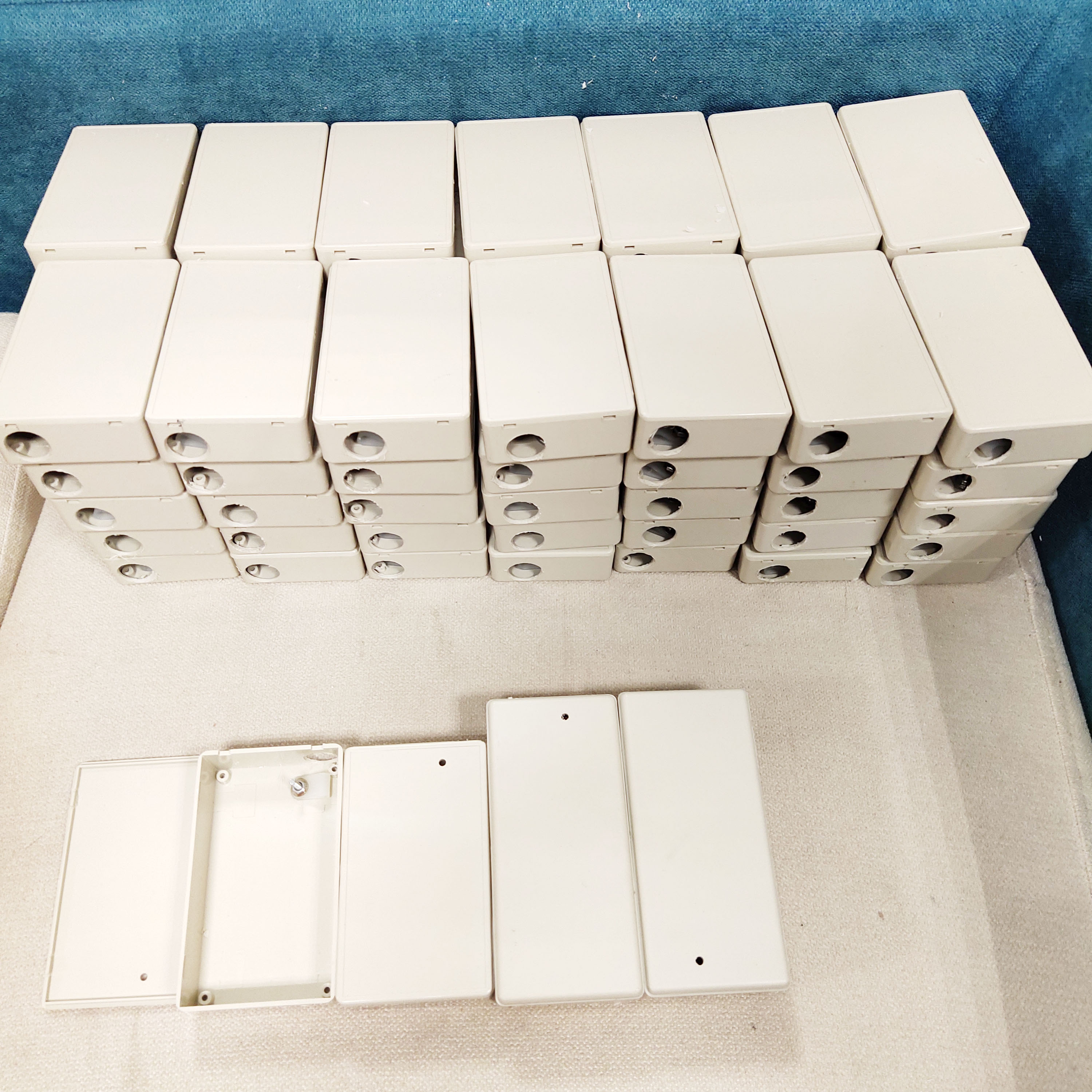

除了以上介绍的桌面式和机架式光缆终端盒,还有一种迷你型光缆终端盒,它只有烟盒般大小,对于有些不方便的地方可以使用,但是一般为直接出尾纤的方式。

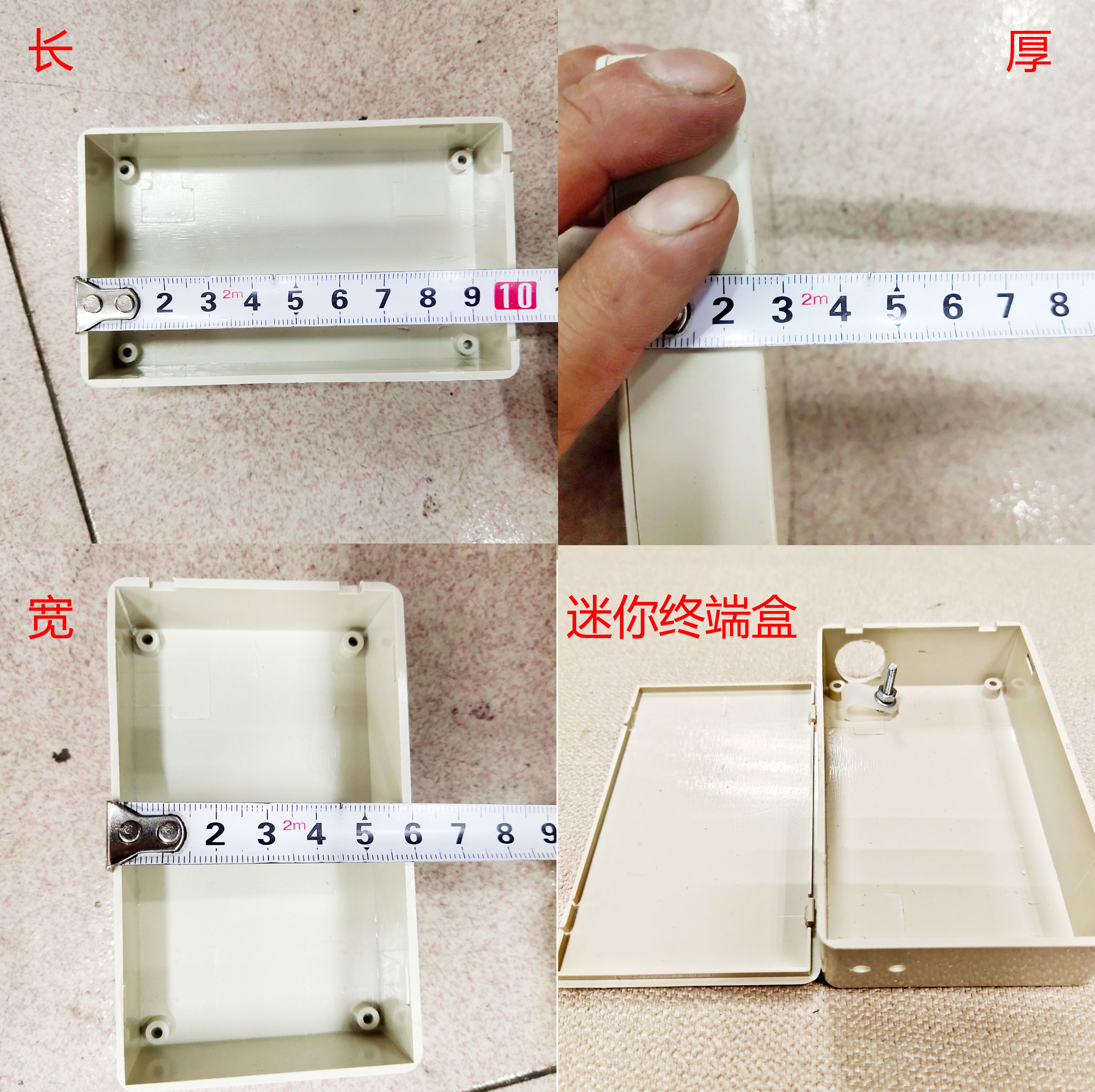

迷你型光缆终端盒

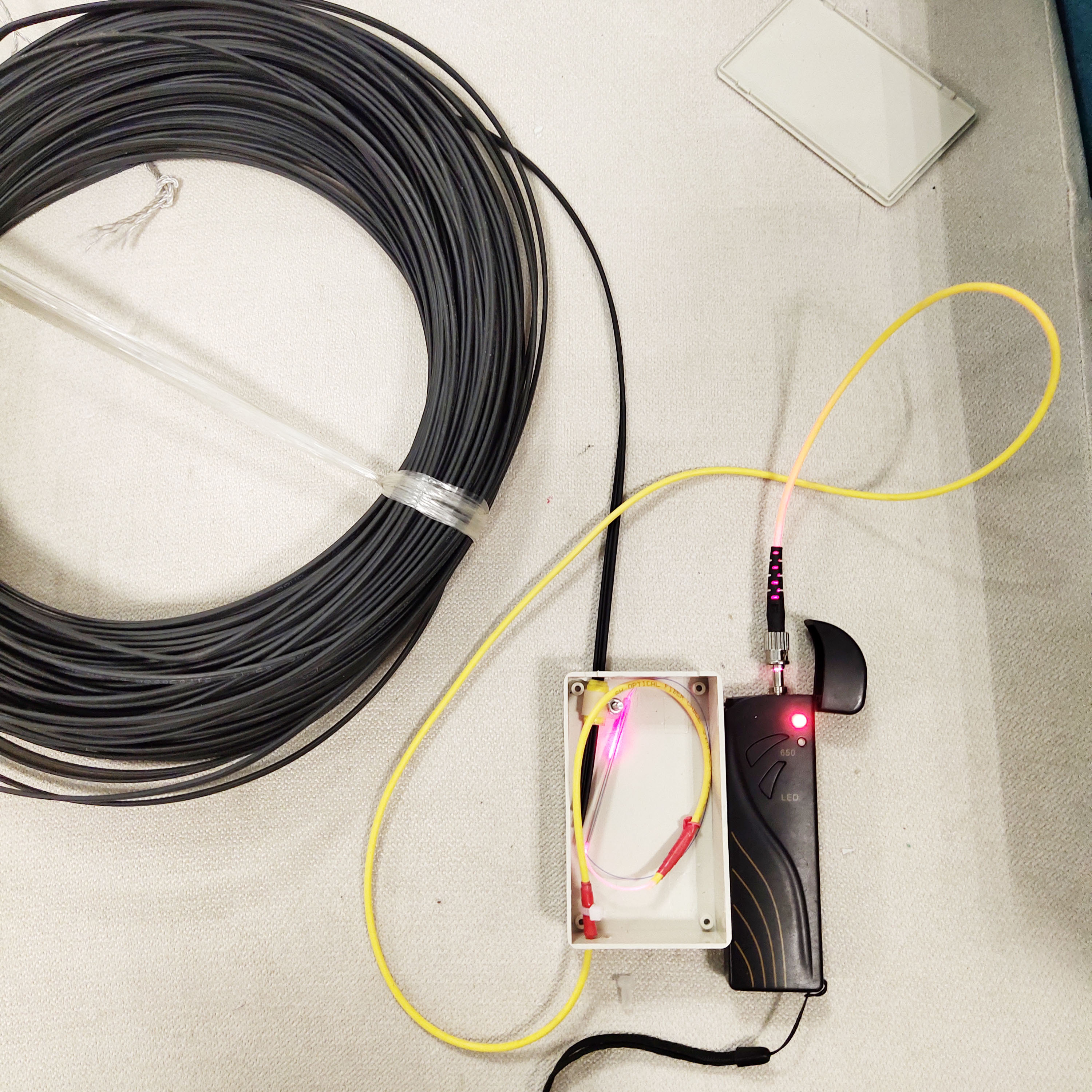

迷你终端盒与皮线光缆熔接
黄色尾纤可以利用扎带+胶带固定防抽出
迷你光缆终端盒,主要用于弱电箱较小的情况下,因为其体积小,可以保证弱电箱放置更多设备。

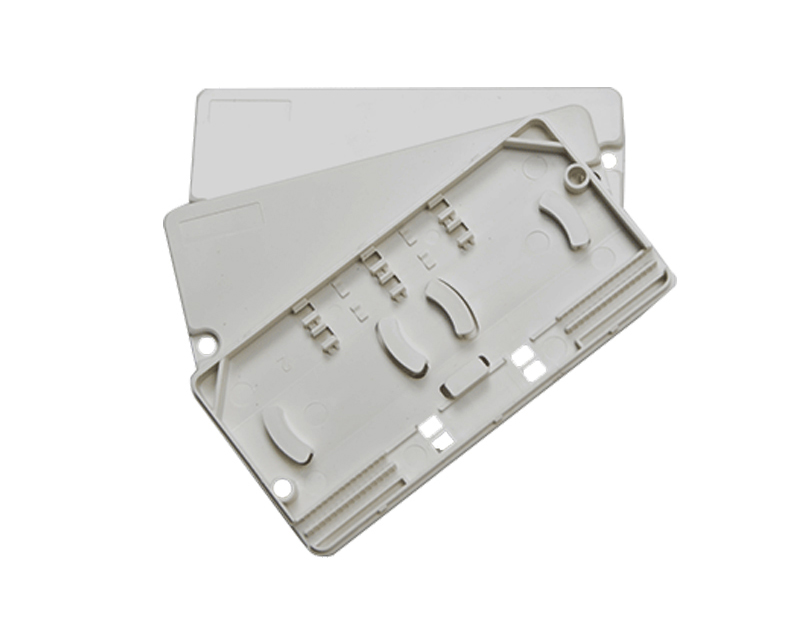

当然还有一种办法,就是直接使用盘纤盘。
盘纤盘就是指里面盘纤的部分

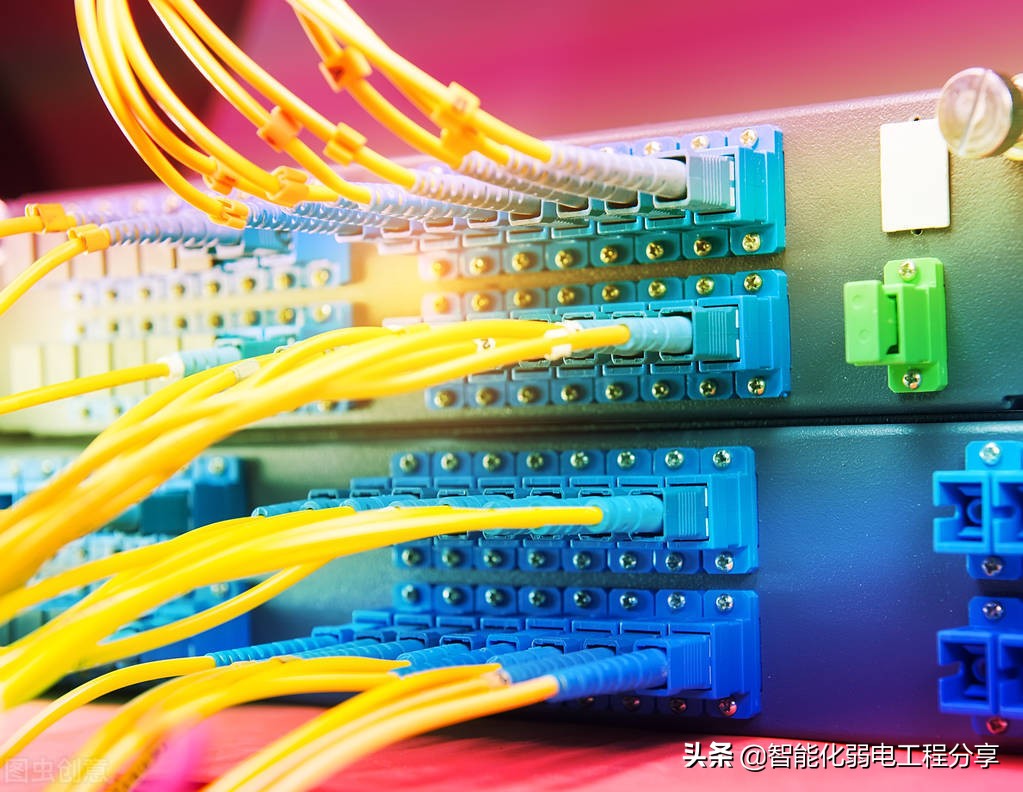

对于要求不是十分美观的机房,很多情况下使用机架式光缆终端盒,但也有使用另一种终端保护装置--光纤配线架,它相对于光缆终端盒更加美观。

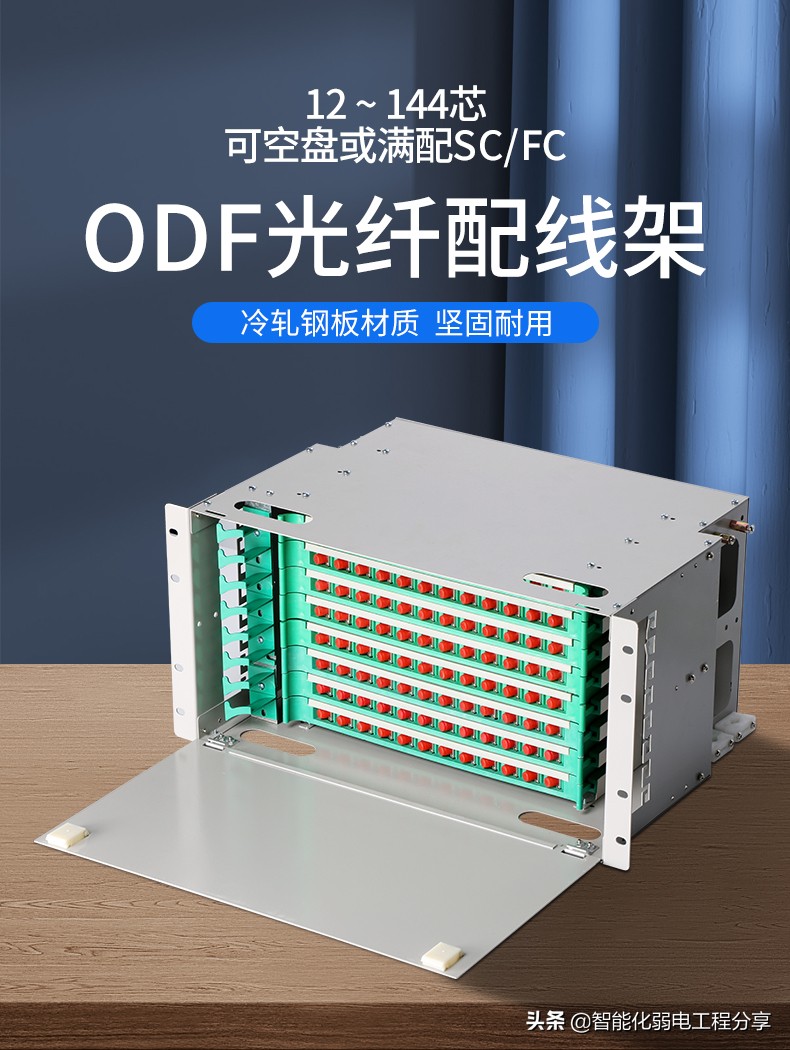

光纤配线架ODF(Optical Distribution Frame)主要用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高,出现了集 ODF、DDF、电源分配单元于一体的光数混合配线架,适用于光纤到小区、 光纤到大楼、远端模块及无线基站的中小型配线系统。

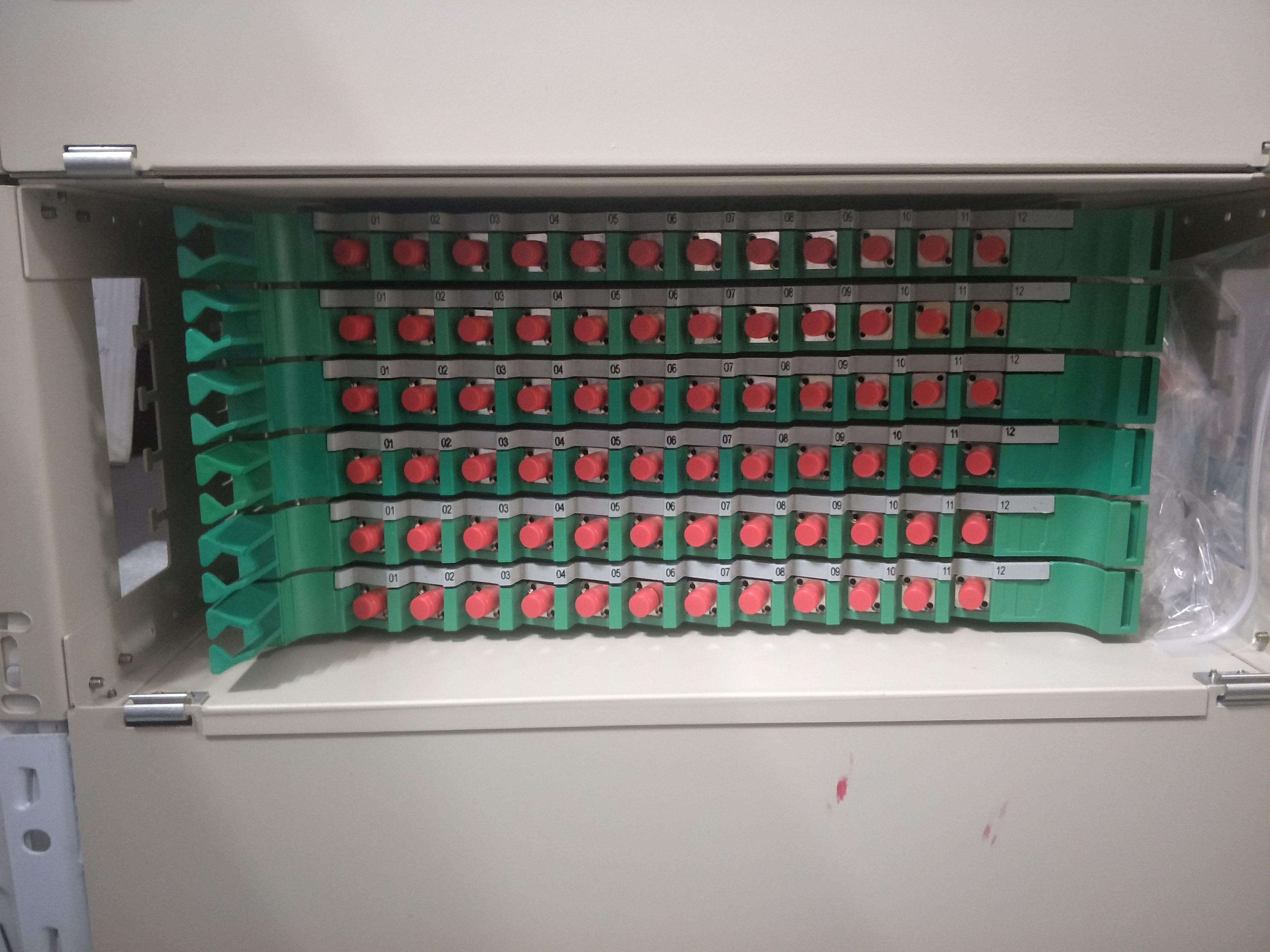

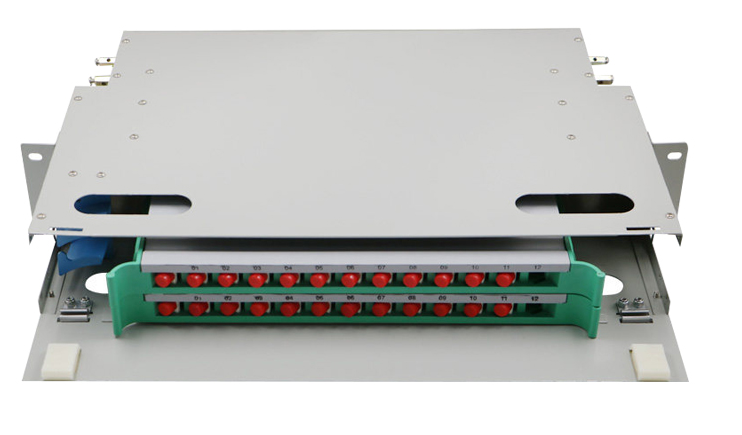

72芯光缆配线架

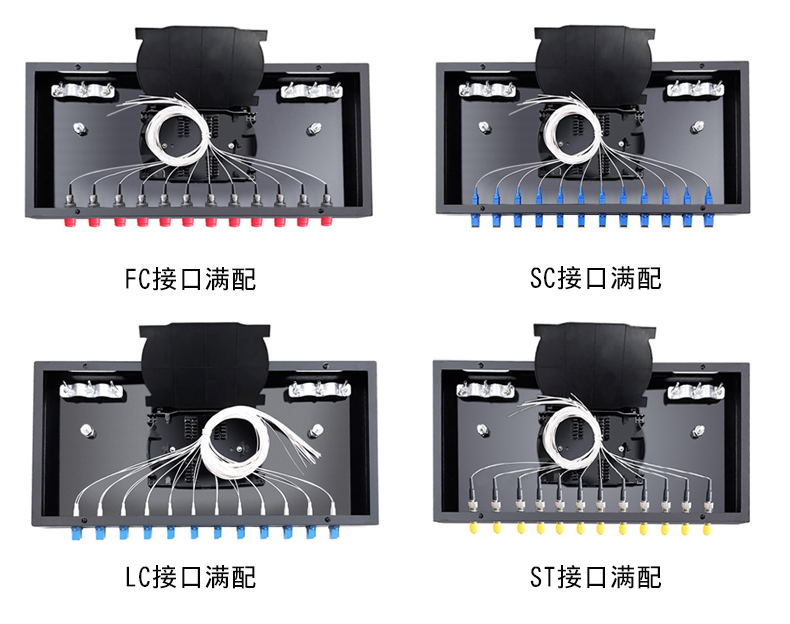

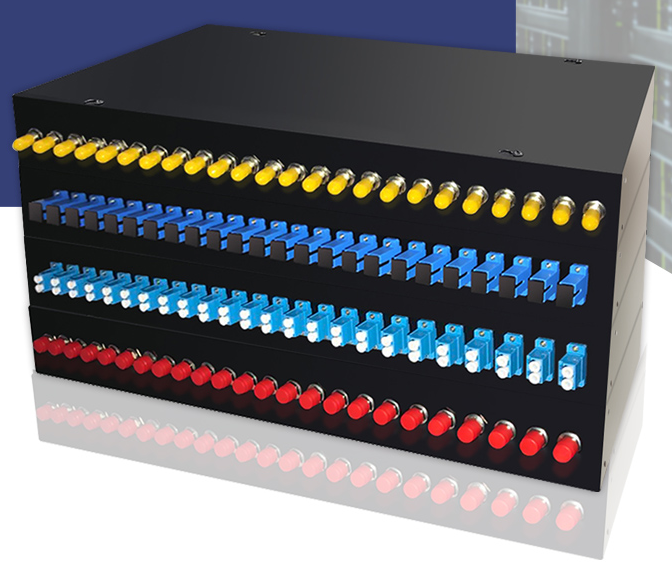

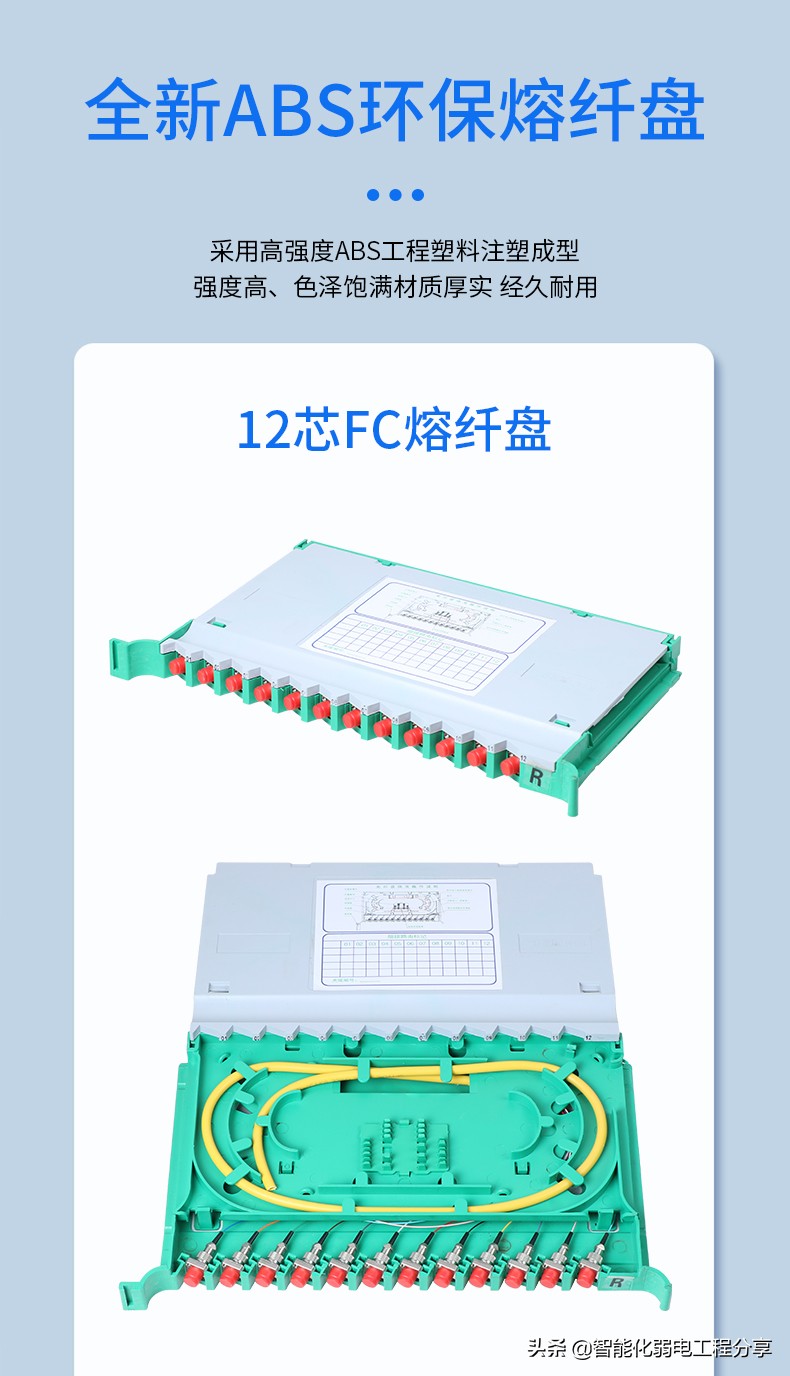

各种接口的光纤配线架一体化熔接盘

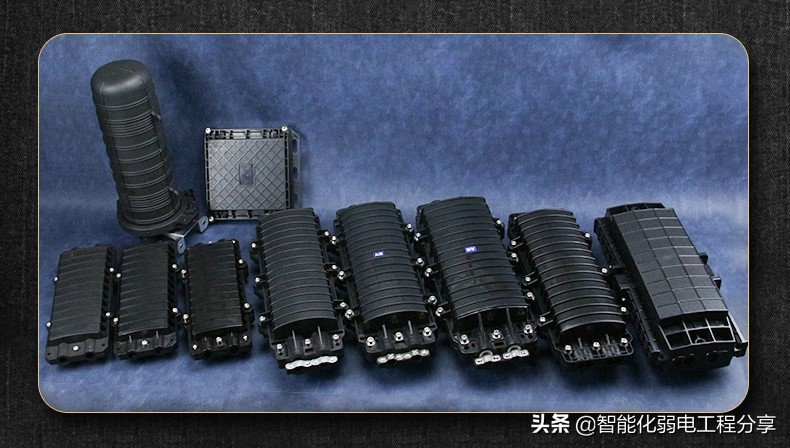

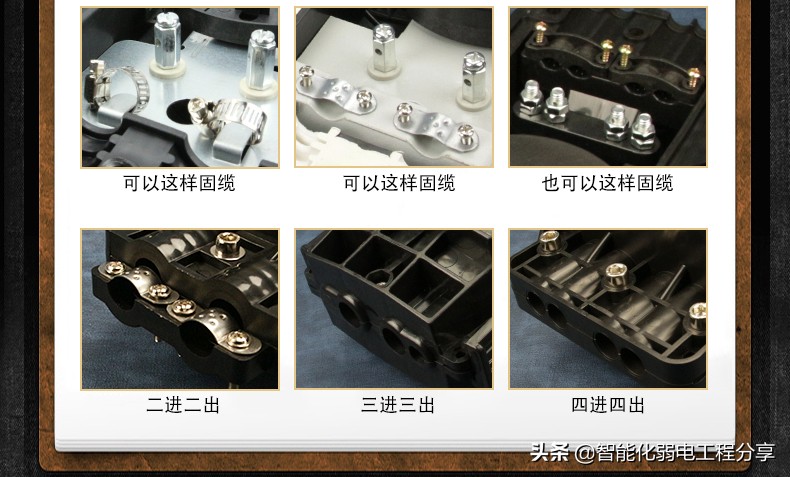

光纤接续盒

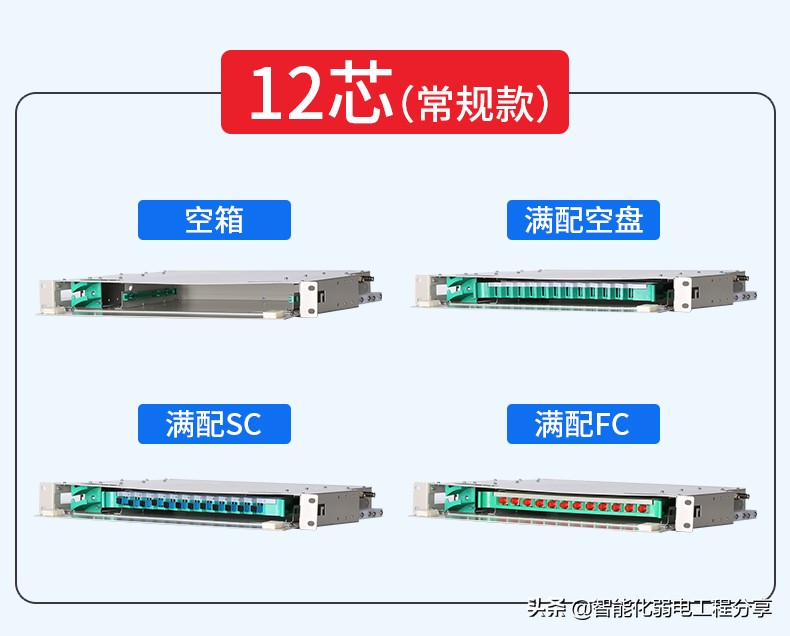

光纤配线架常用的主要分为,12口光纤配线架、24口光纤配线架、48口光纤配线架、72口光纤配线架、96口光纤配线架等。
光纤配线架是光缆和光通信设备之间或光通信设备之间的配线连接设备。
光纤配线架(ODF)用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高,出现了集ODF、DDF、电源分配单元于一体的光数混合配线架,适用于光纤到小区、光纤到大楼、远端模块及无线基站的中小型配线系统。
外观结构机架结构形式
机架结构有封闭式、半封闭式和敞开式。
机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,深度推荐选用300mm、450mm及600mm。
机架外形尺寸的偏差不超过±2mm;外表面对底部基准面的垂直度公差不大于3mm。
机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。
引入光缆弯曲半径
结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。
机架结构
引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。
保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。
机架的表面
涂覆层应表面光洁,色泽均匀、无流挂、无露底;金属件无毛刺锈蚀。
结构装置上的文字、图形、符号和标志
结构装置上的文字、图形、符号和标志应清晰、完整、无误。
好了今天的分享就到这里吧,感谢你的持续关注。
